Painel de distribuição SF6 com isolamento a gás
Nossa linha de painéis de distribuição isolados a gás está disponível com interruptores de carga e/ou de falta e foi projetada e testada de acordo com os padrões IEEE. É ideal para ambientes adversos em que a submersibilidade é necessária para a operação em sistemas de distribuição classificados como de até 38 kV, corrente contínua de 900 A e corrente momentânea assimétrica de 40 A. Nossos melhores painéis de distribuição puffer da categoria são ideais para aplicações de missão crítica.
Encontre o painel de distribuição isolado a gás SF6 certo
Explore nossa seleção abaixo para obter mais informações sobre nosso painel de distribuição IEEE
Painel de interrupção de carga

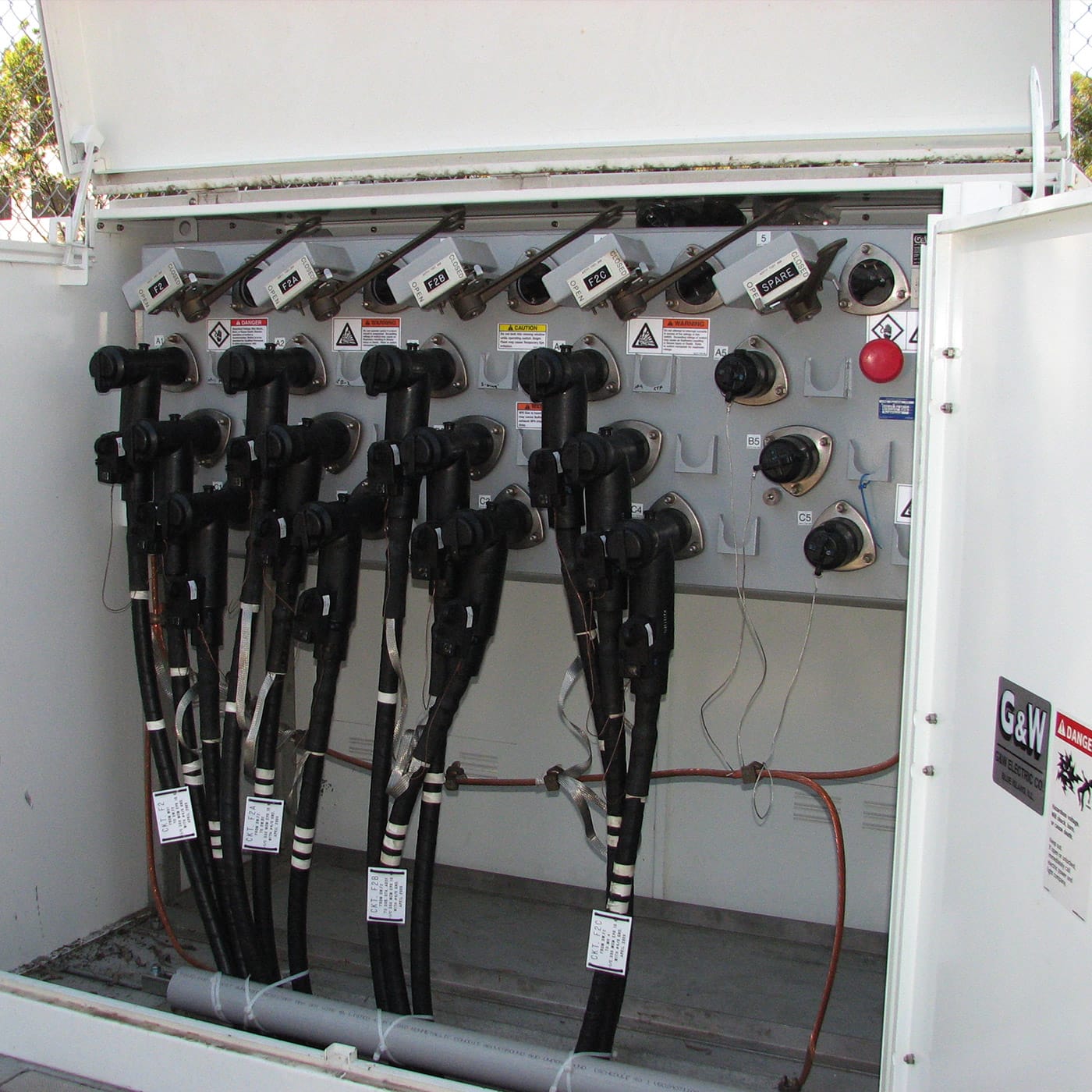

A G&W Electric oferece uma ampla seleção de chaves SF6 padmount para sistemas de 15,5kV a 38 kV, 40kA assimétrico momentâneo e 630A a 900A de corrente contínua. O gás SF6 proporciona excelentes propriedades elétricas e mecânicas e oferece muitas vantagens em comparação com outros dielétricos. Os interruptores podem ser operados manualmente ou por meio de vários pacotes de automação de distribuição.
RAM – Chaveamento de interrupção de carga | GRAM – Chaveamento de interrupção de carga com posição de aterramento integral | T– Chaveamentode interrupção de carga com aterramento integral
Chave de interrupção de falha e quebra de carga
A G&W Electric oferece uma ampla seleção de chaves SF6 de padmount com capacidade de interrupção de carga e falha para sistemas de 15,5 a 38 kV, 12,5kA a 25kA de interrupção de falha e 630A a 900A de corrente contínua. Os interruptores de falha fornecem proteção contra sobrecorrente reinicializável e controlada eletronicamente em um dispositivo totalmente vedado, submersível e de frente inoperante. O gás SF6 proporciona excelentes propriedades elétricas e mecânicas e oferece muitas vantagens em comparação com outros dielétricos. Os interruptores podem ser operados manualmente ou por meio de vários pacotes de automação de distribuição.
RPFI – Chaveamento por interrupção de carga e interrupção de falha | LPFI – Chaveamento por interrupção de carga e interrupção de falha | PNI – Chaveamento por interrupção de carga e interrupção de falha | PVI – Chaveamento por interrupção de carga e interrupção de falha | TVI – Chaveamento por interrupção de carga com aterramento integral e interrupção de falha Interrupção de Falha | TFI – Chaveamento por Interrupção de Carga com Aterramento Integral e Interrupção de Fal ha | TVI – Chaveamento por Interrupção de Carga com Aterramento Integral e Interrupção de Falha | TNI – Chaveamento por Interrupção de Carga e Interrupção de Falha ambos com Aterramento Integral | GNI – Chaveamento por Interrupção de Carga e Interrupção de Falha ambos com Aterramento Integral
Principais vantagens do painel de distribuição isolado a gás SF6
O painel de distribuição com isolamento a gás oferece várias vantagens em relação ao painel de distribuição tradicional com isolamento a ar:
- Tamanho compacto e pequena área de cobertura: Ideal para subestações urbanas, plataformas offshore e plantas industriais onde o espaço é limitado
- Alta confiabilidade: O design vedado protege os componentes contra poeira, umidade e contaminação ambiental
- Menos manutenção: O painel de distribuição isolado com gás SF6 requer manutenção mínima em comparação com os sistemas a ar
- Supressão superior do arco: o gás hexafluoreto de enxofre interrompe com eficácia as situações de ocorrência de arco ao absorver elétrons livres
- Segurança aprimorada: O sistema totalmente fechado reduz o risco de falhas e a exposição do operador
- Alto desempenho em ambientes agressivos: Adequado para unidades de geração de energia renovável e usinas de energia
- Instalação flexível: Suporta instalações internas e externas
Aplicações do painel de distribuição GIS em sistemas de energia
O painel de distribuição GIS é amplamente utilizado em vários setores e aplicações:
- Usinas de energia e subestações: Comutação e proteção confiáveis para sistemas de energia de alta tensão
- Sistemas de energia renovável: Ideal para instalações de energia eólica, solar e híbrida
- Plantas industriais: Garante a operação ininterrupta em ambientes exigentes
- Infraestrutura urbana: Usado em prédios urbanos e subestações compactas devido à pequena área ocupada
- Plataformas offshore: Funciona de forma confiável em ambientes corrosivos e de alta pressão
- Sistemas de distribuição: Oferece comutação, proteção e controle eficientes
Considerações ambientais do painel de distribuição SF6
Embora o painel de distribuição SF6 ofereça excelente desempenho elétrico, o gás hexafluoreto de enxofre tem um alto potencial de aquecimento global. Como resultado, o setor está explorando ativamente gases alternativos, como misturas à base de dióxido de carbono e outros gases com menor impacto ambiental.
Os projetos modernos de painéis de distribuição isolados a gás concentram-se em minimizar o vazamento de gás, melhorar os sistemas de monitoramento e garantir o manuseio seguro para reduzir os riscos ambientais e, ao mesmo tempo, manter a alta confiabilidade e o desempenho.
Painel de distribuição isolado a gás versus painel de distribuição isolado a ar
| Recurso | Painel de distribuição isolado a gás (GIS) | Painel de controle isolado a ar (AIS) |
| Isolamento médio | Gás SF6 (hexafluoreto de enxofre) | Ar |
| Necessidade de espaço | Compacto / pequeno espaço | Necessidade de grande espaço |
| Manutenção | Baixa manutenção | Alta manutenção |
| Confiabilidade | Alta | Moderado |
| Impacto ambiental | Alta (gás SF6) | Mais baixo |
| Instalação | Interior / exterior / offshore | Principalmente ao ar livre |
| Desempenho em ambientes adversos | Excelente | Limitada |
Perguntas frequentes sobre o painel de distribuição SF6
O que é o painel de distribuição isolado a gás SF6 e como ele funciona?
O painel de distribuição isolado a gás SF6 usa o gás hexafluoreto de enxofre como meio isolante para proteger os componentes elétricos e interromper arcos. Quando ocorre um arco, o gás absorve os elétrons livres, extinguindo rapidamente o arco e garantindo a operação segura dos sistemas de energia.
Quais são os benefícios do painel de distribuição GIS em relação ao painel de distribuição com isolamento a ar?
O painel de distribuição GIS oferece um tamanho compacto, maior confiabilidade e menos manutenção em comparação com o painel de distribuição isolado a ar. Ele é ideal para subestações, plantas industriais e ambientes em que o espaço e o desempenho são essenciais.
O painel de distribuição de SF6 é seguro para o meio ambiente?
Embora o painel de distribuição de SF6 ofereça excelente desempenho, o hexafluoreto de enxofre tem um alto potencial de aquecimento global. No entanto, os sistemas modernos são projetados para minimizar o vazamento, e gases alternativos estão sendo desenvolvidos para aplicações futuras.
Onde o painel de distribuição isolado a gás é comumente usado?
O painel de distribuição isolado a gás é usado em usinas de energia, subestações, sistemas de energia renovável, plataformas offshore e infraestrutura urbana, onde são necessários um design compacto e alta confiabilidade.
