T – Painel de interrupção de carga com aterramento integral

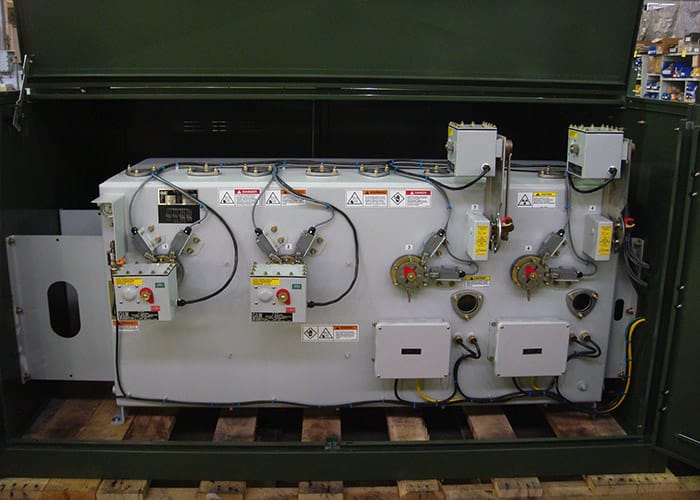

O painel de distribuição isolado a gás da G&W Electric T padmount e vault apresenta capacidade de chaveamento de corte de carga com corte visível e posição de aterramento integral em um dispositivo frontal totalmente selado. A posição de aterramento integral elimina a necessidade de manusear quaisquer conexões de alta tensão para aterrar o cabo. Os interruptores são projetados para uso em sistemas trifásicos com tensões de até 38 kV, corrente contínua e de corte de carga de 630 A e classificações momentâneas assimétricas de 40 A. Eles apresentam construção de acesso frontal com operadores de chave na parte frontal e buchas na parte frontal, superior ou traseira da chave. As buchas são dispostas em linha reta no tanque da chave, de modo que todas as buchas fiquem na mesma altura.
Os interruptores são projetados de acordo com as normas IEEE C37.72 e C37.74 para capacidade de interrupção de carga. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.
Recursos e benefícios
-
Construção – Construção com buchas em linha para terminações com operadores e buchas de interruptores acessíveis pela frente. A construção em abóbada também está disponível com buchas superiores ou inferiores ou acesso superior aos operadores e buchas.
-
Posição no solo – Posição de aterramento integral em todas as vias para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.
-
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte ou soluções personalizadas LaZer estão disponíveis.
-
Quebra visível – Todas as vias são equipadas com uma trava visível para visualizar as posições aberta, fechada e no solo.
-
Sensoriamento de tensão – Sensor de tensão integral disponível para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
Configurations Chart for T
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Mom. (kA asym) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | |||||
| 2 |  | 15 | 40 | T21-376F-40RP | 45 (1143) | 1400 (636) |
| 25 | T21-386F-40RP | |||||
| 35 | T21-396F-40RP | |||||
| 3 |  | 15 | 40 | T33-376F-40RP | 60 (1524) | 1600 (714) |
| 25 | T33-386F-40RP | |||||
| 35 | T33-396F-40RP | |||||
| 4 |  | 15 | 40 | T44-376F-40RP | 75 (1905) | 2100 (953) |
| 25 | T44-386F-40RP | |||||
| 35 | T44-396F-40RP | |||||
| 5 |  | 15 | 40 | T55-376F-40RP | 90 (2286) | 2300 (1044) |
| 25 | T55-386F-40RP | |||||
| 35 | T55-396F-40RP | |||||
| 6 |  | 15 | 40 | T66-376F-40RP | 105 (2667) | 2750 (1250) |
| 25 | T66-386F-40RP | |||||
| 35 | T66-396F-40RP | |||||
| Approximate Enclosure Depth: 51.0″ (1448mm). Approximate Height: 49.0″ (1245mm) |
||||||
