RAM – Painel de Interruptores de Carga

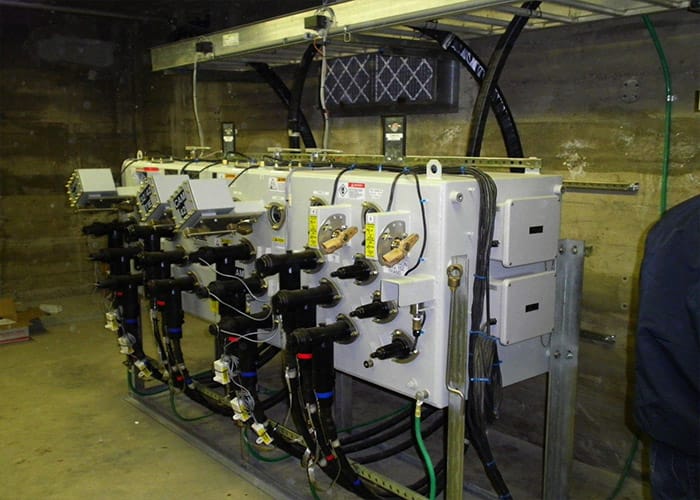

Os painéis de distribuição isolados a gás da G&W Electric RAM padmount e vault apresentam capacidade de seccionamento de corte de carga em um dispositivo frontal totalmente vedado. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV, corrente contínua e de corte de carga de 900A e classificações de falta momentânea e fechada assimétrica de 40kA. Eles apresentam dimensões compactas disponíveis com construção de acesso frontal ou superior. Esses interruptores são extremamente flexíveis e são oferecidos em muitos estilos diferentes. As conexões de alta tensão podem ser posicionadas na parte inferior, superior ou lateral para facilitar o treinamento e a instalação dos cabos.
As chaves são projetadas de acordo com as normas IEEE C37.72 e C37.74 para capacidade de interrupção de carga. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.
Recursos e benefícios
Construção – Construção compacta disponível com operadores e buchas de interruptores acessíveis pela frente. A construção do cofre também está disponível com buchas superiores ou inferiores ou acesso superior aos operadores e buchas.
Sensoriamento de tensão – Sensor de tensão integral disponível para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para o painel de distribuição instalado em cofre. Você pode programar a transferência automática de fontes ou as soluções personalizadas da LaZer.
Quebra visível – Todas as vias são equipadas com uma trava visível para visualizar as posições aberta e fechada.
Certificado sismicamente – Os interruptores estão disponíveis para encomenda e foram projetados de acordo com as diretrizes da norma ASCE (Sociedade Americana de Engenheiros Civis) 7-05 Capítulo 13. Essas diretrizes abrangem o projeto de componentes não estruturais instalados em um edifício. Os interruptores também foram submetidos a um regime de teste especificado pelo ICC-ES-AC-156 (International Code Council Evaluation Services Acceptance Criteria), que especifica as entradas de teste da mesa vibratória aplicadas aos interruptores. Certificado para uso em projetos OSHPD (Office of Statewide Health Planning and Development) para instalações de saúde no estado da Califórnia. O número do pedido do OSHPD registrado é OSP-0157-10.
Gráfico de configurações para RAM, PRAM e SPRAM (SF6 Padmount Switch)

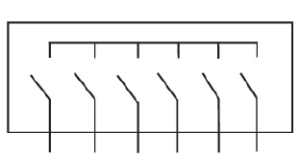

| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Mom. (kA asym) | Catalog Number | Approximate | |
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | |||||
| 2 |  | 15 | 40 | PRAM21-376L-40PI | 41 (1041) | 1550 (705) |
| 25 | PRAM21-386L-40PI | |||||
| 35 | PRAM21-396L-40PI | |||||
| 3 |  | 15 | 40 | PRAM33-376L-40PI | 55 (1397) | 1682 (763) |
| 25 | PRAM33-386L-40PI | |||||
| 35 | PRAM33-396L-40PI | |||||
| 4 |  | 15 | 40 | PRAM44-376L-40PI | 70 (1778) | 1800 (818) |
| 25 | PRAM44-386L-40PI | |||||
| 35 | PRAM44-396L-40PI | |||||
| 5 |  | 15 | 40 | PRAM55-376L-40PI | 86 (2184) | 2400 (1089) |
| 25 | PRAM55-386L-40PI | |||||
| 35 | PRAM55-396L-40PI | |||||
| 6 |  | 15 | 40 | PRAM66-376L-40PI | 101 (2565) | 2600 (1182) |
| 25 | PRAM66-386L-40PI | |||||
| 35 | PRAM66-396L-40PI | |||||
| 15 kV: Enclosure depth = 50.8″ (1289mm), Height = 55.0″ (1397mm) | ||||||
| 25 kV and 35 kV: Enclosure depth = 57.8″ (1468mm), Height = 55.0″ (1397mm) | ||||||
