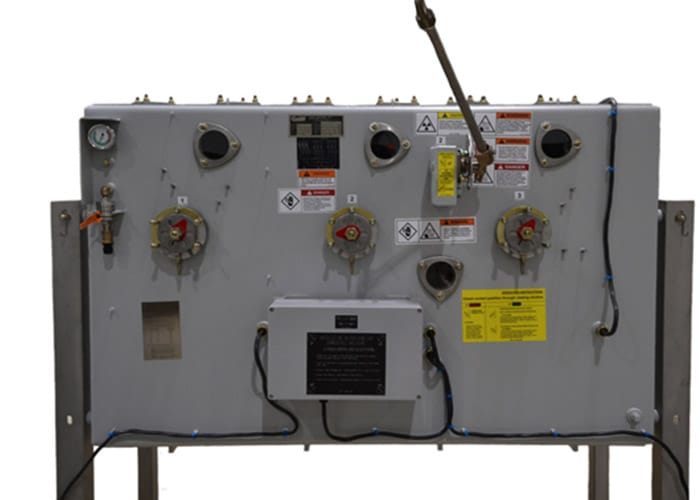

GNI – Chaveamento de interrupção de carga e interrupção de falha, ambos com aterramento integral

Os interruptores padmount modelo GNI da G&W Electric incluem capacidade de interrupção de carga e falha com interrupção visível e posição de aterramento integral em cada via. Isso elimina a necessidade de manusear qualquer conexão de alta tensão para aterrar o cabo. As conexões de alta tensão são posicionadas no lado oposto dos operadores da chave para isolar ainda mais o operador da alta tensão. Os interruptores de falha fornecem proteção contra sobrecorrente controlada eletronicamente e reinicializável em um dispositivo frontal totalmente vedado. Os interruptores são projetados para uso em sistemas trifásicos com tensões de até 38 kV, interrupção de carga de 900 A e corrente contínua, com valores nominais de interrupção de falta simétricos de 12,5 kA, 20 kA e 25 kA. O GNI é uma das configurações mais versáteis, pois pode ser encomendado com operadores de chave e buchas acessíveis pela frente, bem como com operadores frontais e buchas traseiras.

Os interruptores são projetados de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.

Recursos e benefícios

  • Construção – Disponível com operadores e buchas de interruptores acessíveis pela frente ou operadores frontais e buchas traseiras. A construção do cofre também está disponível com buchas superiores ou inferiores ou acesso superior aos operadores e buchas.

  • Interrupção de falhas Interrupção de falha trifásica de até 25kA com curvas industriais selecionáveis, incluindo curvas de emulação de fusível.

  • Sensoriamento de tensão – Todas as formas estão disponíveis com detecção de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.

  • Quebra visível – Todas as vias são equipadas com uma trava visível para visualizar as posições aberta, fechada e no solo.

  • Posição no solo – Posição de aterramento integral em todas as vias para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.

  • Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte, proteção ou soluções personalizadas LaZer estão disponíveis.

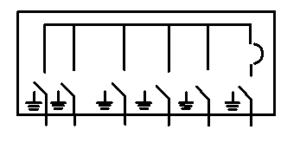

Configurations Chart for GNI Switch Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate Width* in. (mm)
5
15GNI21-376-25-5F59.5 (1511.3)
25GNI21-386-25-5F
35GNI21-396-25-5F
6
15GNI32-376-25-6F74.5 (1892.3)
25GNI32-386-25-6F
35GNI32-396-25-6F
7
15GNI31-376-25-7F83 (2108.2)
25GNI31-386-25-7F
35GNI31-396-25-7F
9
15GNI42-376-25-9F98 (2489.2)
25GNI42-386-25-9F
35GNI42-396-25-9F
11
15GNI43-376-25-11F89.5 (2273.3)
25GNI43-386-25-11F
35GNI43-396-25-11F
12
15GNI41-376-25-12F104.5 (2654.3)
25GNI41-386-25-12F
35GNI41-396-25-12F
51
15GNI51-376-25-51F130 (3302)
25GNI51-386-25-51F
35GNI51-396-25-51F
52
15GNI52-376-25-52F121.5 (3086.1)
25GNI52-386-25-52F
35GNI52-396-25-52F
53
15GNI53-376-25-53F113 (2870.2)
25GNI53-386-25-53F
35GNI53-396-25-53F
54
15GNI54-376-25-54F104.5 (2654.3)
25GNI54-386-25-54F
35GNI54-396-25-54F
61
15GNI61-379-25-61F153.5 (3898.9)
25GNI61-389-25-61F
35GNI61-399-25-61F
62
15GNI62-376-25-62F145 (3683)
25GNI62-386-25-62F
35GNI62-396-25-62F
63
15GNI63-376-25-63F136.5 (3467.1)
25GNI63-386-25-63L
35GNI63-396-25-63F
64
15GNI64-376-25-64F128 (3251.2)
25GNI64-386-25-64F
35GNI64-396-25-64F
65
15GNI65-376-25-65F119.5 (3035.3)
25GNI65-386-25-65F
35GNI65-396-25-65F

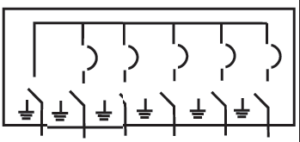

Configurations Chart for GNI Switches Front/Rear Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)
5
15GNI21-376-25-5L59.5
(1511.3)
25GNI21-386-25-5L
35GNI21-396-25-5L
6
15GNI32-376-25-6L74.5
(1892.3)
25GNI32-386-25-6L
35GNI32-396-25-6L
7
15GNI31-376-25-7L83
(2108.2)
25GNI31-386-25-7L
35GNI31-396-25-7L
9
15GNI42-376-25-9L98
(2489.2)
25GNI42-386-25-9L
35GNI42-396-25-9L
11
15GNI43-376-25-11L89.5
(2273.3)
25GNI43-386-25-11L
35GNI43-396-25-11L
12
15GNI41-376-25-12L104.5
(2654.3)
25GNI41-386-25-12L
35GNI41-396-25-12L
51
15GNI51-376-25-51L130
(3302)
25GNI51-386-25-51L
35GNI51-396-25-51L
52
15GNI52-376-25-52L121.5
(3086.1)
25GNI52-386-25-52L
35GNI52-396-25-52L
53
15GNI53-376-25-53L113
(2870.2)
25GNI53-386-25-53L
35GNI53-396-25-53L
54
15GNI54-376-25-54L104.5
(2654.3)
25GNI54-386-25-54L
35GNI54-396-25-54L
61
15GNI61-379-25-61L153.5
(3898.9
25GNI61-389-25-61L
35GNI61-399-25-61L
62
15GNI62-376-25-62L145
(3683)
25GNI62-386-25-62L
35GNI62-396-25-62L
63
15GNI63-376-25-63L136.5
(3467.1)
25GNI63-386-25-63L
35GNI63-396-25-63L
64
15GNI64-376-25-64L128
(3251.2)
25GNI64-386-25-64L
35GNI64-396-25-64L
65
15GNI65-376-25-65L119.5
(3035.3)
25GNI65-386-25-65L
35GNI65-396-25-65L
Approximate Height = 53″ (1346mm), Approximate Depth = 73″ (1854mm)

Configurations Chart for VGNI Switches Vault Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)
5
15VGNI21-376-25-5F59.5
(1511.3)
25VGNI21-386-25-5F
35VGNI21-396-25-5F
6
15VGNI32-376-25-6F74.5
(1892.3)
25VGNI32-386-25-6F
35VGNI32-396-25-6F
7
15VGNI31-376-25-7F83
(2108.2)
25VGNI31-386-25-7F
35VGNI31-396-25-7F
9
15VGNI42-376-25-9F98
(2489.2)
25VGNI42-386-25-9F
35VGNI42-396-25-9F
11
15VGNI43-376-25-11F89.5
(2273.3)
25VGNI43-386-25-11F
35VGNI43-396-25-11F
12
15VGNI41-376-25-12F104.5
(2654.3)
25VGNI41-386-25-12F
35VGNI41-396-25-12F
51
15VGNI51-376-25-51F130
(3302)
25VGNI51-386-25-51F
35VGNI51-396-25-51F
52
15VGNI52-376-25-52F121.5
(3086.1)
25VGNI52-386-25-52F
35VGNI52-396-25-52F
53
15VGNI53-376-25-53F113
(2870.2)
25VGNI53-386-25-53F
35VGNI53-396-25-53F
54
15VGNI54-376-25-54F104.5
(2654.3)
25VGNI54-386-25-54F
35VGNI54-396-25-54F
6115VGNI61-379-25-61F153.5
(3898.9)
25VGNI61-389-25-61F
35VGNI61-399-25-61F
62
15VGNI62-376-25-62F145
(3683)
25VGNI62-386-25-62F
35VGNI62-396-25-62F
6315VGNI63-376-25-63F136.5
(3467.1)
25VGNI63-386-25-63L
35VGNI63-396-25-63F
64
15VGNI64-376-25-64F128
(3251.2)
25VGNI64-386-25-64F
35VGNI64-396-25-64F
65
15VGNI65-376-25-65F119.5
(3035.3)
25VGNI65-386-25-65F
35VGNI65-396-25-65F

Ratings Chart for GNI Switches

Voltage Class, (kV)15kV25kV35 kV
Maximum design voltage (kV)15.5kV27kV38kV
BIL Impulse (kV)110kV125kV150kV
1 Min Withstand AC (kV)35kV60kV70kV
1 Min Withstand Production test rating AC (kV)34kV40kV50kV
15 Min Withstand DC (kV)53kV78kV103kV
Continuous and load break current (A)*630 amps630 amps630 amps
Momentary Current (kA) asym40kA asym40kA asym40kA asym
Fault-Close 3-times (kA) asym40kA asym40kA asym40kA asym
1 Sec Current (kA) sym25kA asym25kA asym25kA asym
Mechanical Operations200020002000
Symmetrical interrupting ratings (kA)**252525
*900A continuous available
**12.5kA and 20kA available

Para acessórios e opções adicionais, consulte o catálogo completo.
