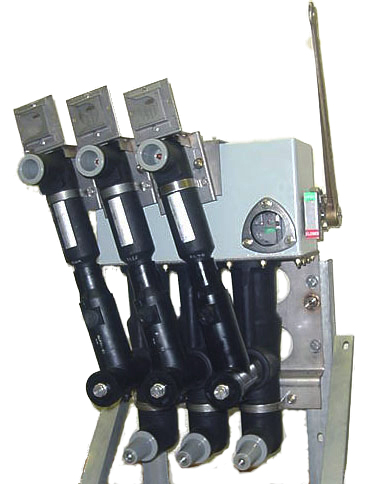

Encapsulated current limiting fuse

Fusíveis limitadores de corrente encapsulados

Os fusíveis encapsulados da G&W Electric oferecem a proteção limitadora de corrente de um fusível X-Limiter™ de faixa completa em um invólucro de epóxi robusto e completamente vedado, projetado para aplicações submersíveis. Não é necessário reduzir a potência do fusível. As conexões de terminal consistem em poços de bucha IEEE 200A, permitindo o uso de inserções e cotovelos de bucha de 200A dead break e load break. O tamanho reduzido e a facilidade de instalação dos fusíveis os tornam ideais para aplicações padmount, vault ou subsuperficiais em que o espaço é escasso. Os suportes de montagem opcionais de aço inoxidável com suportes de estacionamento integrados permitem que os fusíveis sejam montados facilmente com uma estrutura de suporte mínima.

O fusível encapsulado de 2 posições é o projeto mais compacto da G&W Electric. O pequeno espaço necessário para a montagem torna esse projeto ideal para instalações em cofres, transformadores e padmount. O suporte de montagem opcional em aço inoxidável 304 pode ser montado na horizontal ou na vertical. Os suportes de estacionamento integrais podem ser girados para combinar com a instalação. As tiras de fixação permitem a substituição do fusível sem remover o suporte e também permitem a montagem direta do fusível na superfície para instalações padmount.

O fusível encapsulado de 3 posições oferece uma bucha de passagem no lado da linha do fusível, além de uma única bucha no lado da carga. A bucha de passagem também pode ser usada para instalar um protetor ou plugue isolante. O suporte de montagem opcional em aço inoxidável 304 pode ser montado na horizontal ou na vertical. Os suportes de estacionamento integrais podem ser girados para se adequarem à instalação. As tiras de fixação permitem a substituição do fusível sem remover o suporte e também permitem a montagem direta do fusível na superfície para instalações de montagem em bloco.

Recursos e benefícios

  • Facilidade de instalação – O fusível encapsulado em epóxi, econômico e de peça única, pode ser facilmente instalado e removido. Não há necessidade de montagem de componentes ou ferramentas especiais. As tiras de fixação permitem a remoção do fusível sem remover o suporte de montagem

  • Confiabilidade testada – Os fusíveis Epox são projetados e testados de acordo com as seções aplicáveis das normas IEEE C37.40, IEEE C37.41, IEEE C37.47 e IEEE 386

  • Os fusíveis usam o tipo Cooper X-Limiter – Fusíveis com classificação de 8,3 kV e 15,5 kV. Um link é fornecido na seção “Recursos” para levá-lo às curvas TCC localizadas no site da Cooper

  • Fusíveis encapsulados da G&W Electric – Utilizar a tecnologia EPOX robusta e comprovada pelo tempo, composta pelo polímero Vantico Araldite® 229, para garantir um sistema extremamente durável e sem vazios, impermeável à contaminação ambiental

  • Capacidade de personalização – A G&W Electric é especializada em soluções personalizadas para atender às necessidades em constante mudança de seus clientes. Entre em contato com seu representante da G&W Electric com requisitos específicos de aplicação

Electrical Ratings Chart for Encapsulated Current Limiting Fuses

Nominal Voltage, kV Gnd-Y system*15.2 / 26.3
BIL Impulse, kV125
Continuous, A10 – 125
*Phase to ground/phase-to-phase
