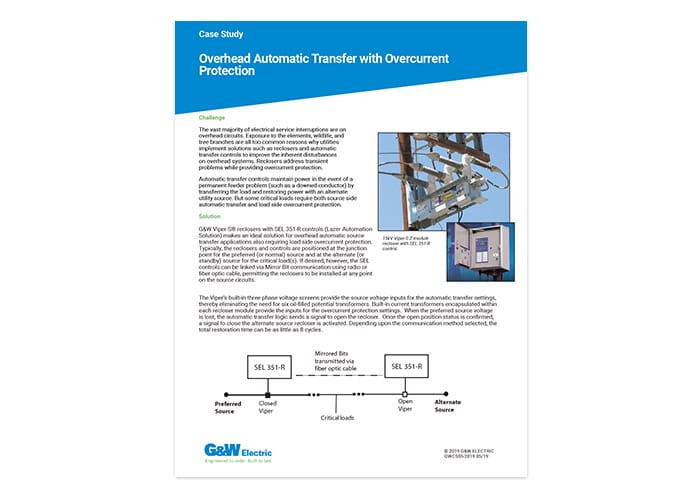

DESAFIO:
A grande maioria das interrupções de serviços elétricos ocorre em circuitos aéreos. A exposição às intempéries, à vida selvagem e aos galhos de árvores são motivos muito comuns pelos quais as concessionárias implementam soluções como religadores e controles de transferência automática para melhorar os distúrbios inerentes aos sistemas aéreos. Os religadores tratam de problemas transitórios e, ao mesmo tempo, oferecem proteção contra sobrecorrente.
Os controles de transferência automática mantêm a energia no caso de um problema permanente no alimentador (como um condutor caído), transferindo a carga e restaurando a energia com uma fonte alternativa da concessionária. Mas algumas cargas críticas exigem tanto a transferência automática do lado da fonte quanto a proteção de sobrecorrente do lado da carga.
SOLUÇÃO:
Os religadores Viper-S® da G&W com controles SEL 351-R (Lazer® Automation Solution) são a solução ideal para aplicações de transferência automática de fontes aéreas que também exigem proteção de sobrecorrente no lado da carga. Normalmente, os religadores e os controles são posicionados no ponto de junção para a fonte preferencial (ou normal) e na fonte alternativa (ou standby) para a(s) carga(s) crítica(s). No entanto, se desejado, os controles do SEL podem ser conectados via comunicação Mirror Bit usando rádio ou cabo de fibra óptica, permitindo que os religadores sejam instalados em qualquer ponto dos circuitos da fonte.
As telas de tensão trifásicas integradas do Viper fornecem as entradas de tensão da fonte para as configurações de transferência automática, eliminando assim a necessidade de seis transformadores de potencial preenchidos com óleo. Os transformadores de corrente embutidos encapsulados em cada módulo do religador fornecem as entradas para as configurações de proteção contra sobrecorrente. Quando a tensão da fonte preferencial é perdida, a lógica de transferência automática envia um sinal para abrir o religador. Quando o status da posição aberta é confirmado, um sinal para fechar o religador de fonte alternativa é ativado. Dependendo do método de comunicação selecionado, o tempo total de restauração pode ser de apenas 8 ciclos.
RECURSOS:
- Comutação de transferência automática de alta velocidade com proteção contra sobrecorrente
- A distância entre as fontes preferenciais e alternativas é limitada apenas pelo link de comunicação selecionado.
- A comunicação pode ser feita por cabo, fibra óptica ou sem fio.
- Proteção direcional contra sobrecorrente
- Bateria de reserva e monitoramento sofisticado da bateria
- Entradas/saídas SCADA
- DNP 3.0 disponível
- Tempo total de restauração (usando uma transição Abrir antes de Fechar) em apenas 8 ciclos*
- A verificação do status da chave antes da operação elimina a possibilidade de fontes paralelas
- Seleção de sequência de transição pelo usuário
- Registrador de eventos completo com registro de data/hora
- Temporizadores de atraso para transferência inicial e de retorno
- Opção para operação em linha morta
*Os dispositivos de comunicação e os temporizadores de atraso de transferência afetarão o tempo total de restauração.
CLASSIFICAÇÕES:
Tensão máxima de projeto, kV……………………………………..15.5………..29.2 ………..38
Nível de impulso (BIL) kV……………………………………..110…………125………..150
Corrente contínua e de interrupção de carga, A ………………………….800 ………..800 ……….800
Sobrecarga de 8 horas, A ……………………………………..960…………960 ……….960
Corrente de interrupção, kA rms sym. ……………………..12.5 ………..12.5………12.5
Corrente de produção, rms assim. kA ……………………..20…………..20…………..20
Pico, assim. kA……………………32…………..32…………..32
Resistência mecânica, operações……………………….10,000 ……10,000 ..10,000
Para obter mais informações: Entre em contato com o representante local da G&W Electric.
CONCLUSÃO:
Se for detectada uma sobrecorrente no lado da carga do sistema, o controle 351-R acionará sua lógica de proteção contra sobrecorrente e substituirá a sequência de transferência automática. Isso proporciona ao usuário os benefícios da proteção de sobrecorrente do religador e da transferência automática de fonte de alta velocidade em um único pacote.
Essa solução simplifica o número e a variedade de componentes do sistema de distribuição, além de proporcionar uma economia significativa de custos. Ela é um exemplo da família de soluções de automação LaZerTM pré-projetadas da G&W.
