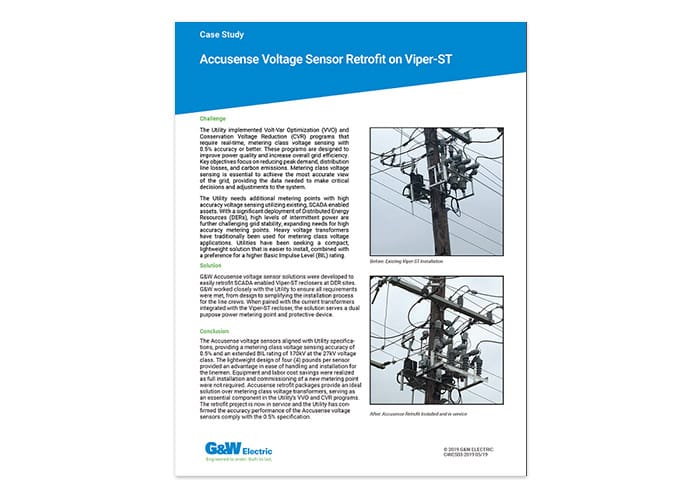

DESAFIO:
A concessionária implementou os programas Volt-Var Optimization (VVO) e Conservation Voltage Reduction (CVR), que exigem detecção de tensão de classe de medição em tempo real com precisão de 0,5% ou melhor. Esses programas foram projetados para melhorar a qualidade da energia e aumentar a eficiência geral da rede. Os principais objetivos se concentram na redução da demanda de pico, nas perdas da linha de distribuição e nas emissões de carbono.
O sensoriamento de tensão de classe de medição é essencial para que você obtenha a visão mais precisa da rede, fornecendo os dados necessários para tomar decisões e ajustes críticos no sistema.
A concessionária precisa de pontos de medição adicionais com detecção de tensão de alta precisão, utilizando ativos existentes habilitados para SCADA. Com uma implantação significativa de recursos de energia distribuída (DERs), os altos níveis de energia intermitente estão desafiando ainda mais a estabilidade da rede, expandindo a necessidade de pontos de medição de alta precisão. Tradicionalmente, os transformadores de tensão pesada têm sido usados para aplicações de medição de tensão de classe. As empresas de serviços públicos têm buscado uma solução compacta e leve que seja mais fácil de instalar, combinada com uma preferência por uma classificação BIL (Basic Impulse Level, nível básico de impulso) mais alta.
SOLUÇÃO:
As soluções de sensores de tensão Accusense da G&W foram desenvolvidas para adaptar facilmente os religadores Viper-ST habilitados para SCADA nos locais de DER. A G&W trabalhou em estreita colaboração com a concessionária para garantir que todos os requisitos fossem atendidos, desde o projeto até a simplificação do processo de instalação para as equipes de linha. Quando combinada com os transformadores de corrente integrados ao religador Viper-ST, a solução serve como ponto de medição de energia e dispositivo de proteção de dupla finalidade.
CONCLUSÃO:
Os sensores de tensão Accusense foram alinhados com as especificações da concessionária, fornecendo uma precisão de detecção de tensão de classe de medição de 0,5% e uma classificação BIL estendida de 170kV na classe de tensão de 27kV. O design leve de quatro (4) libras por sensor proporcionou uma vantagem na facilidade de manuseio e instalação para os eletricistas. Houve economia de custos com equipamentos e mão de obra, pois não foram necessárias a instalação completa e o comissionamento de um novo ponto de medição. Os pacotes de retroajuste Accusense oferecem uma solução ideal para a medição de transformadores de tensão de classe, servindo como um componente essencial nos programas VVO e CVR da concessionária. O projeto de modernização está agora em serviço e a concessionária confirmou que o desempenho de precisão dos sensores de tensão Accusense está em conformidade com a especificação de 0,5%.
