Armários seccionais padmount

Published setembro 2019

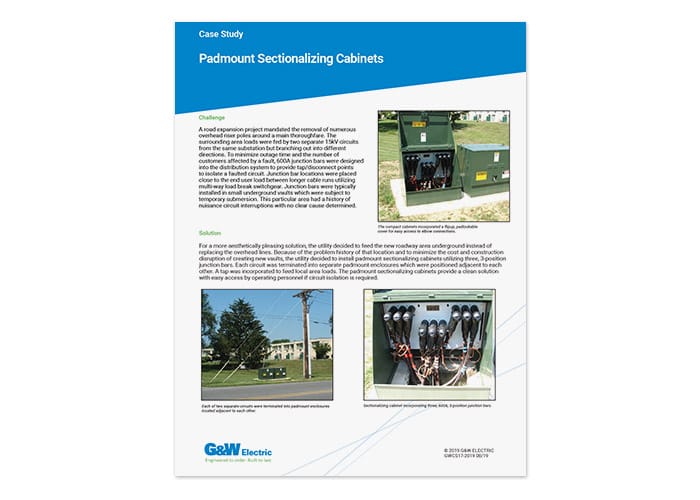

GWCS17-2019 Padmount Sectionalizing Cabinets
Download PDF

DESAFIO:
Um projeto de expansão de estrada exigiu a remoção de vários postes aéreos em torno de uma via principal. As cargas da área circundante eram alimentadas por dois circuitos separados de 15kV da mesma subestação, mas que se ramificavam em direções diferentes. Para minimizar o tempo de interrupção e o número de
clientes afetados por uma falha, barras de junção de 600 A foram projetadas no sistema de distribuição para fornecer pontos de derivação/desconexão para isolar um circuito com falha. As localizações das barras de junção foram colocadas próximas à carga do usuário final entre cabos mais longos, utilizando chaves seccionadoras de corte de carga multidirecionais. As barras de junção eram normalmente instaladas em pequenas abóbadas subterrâneas que estavam sujeitas a submersão temporária. Essa área em particular tinha um histórico de interrupções incômodas de circuitos sem nenhuma causa clara determinada.

SOLUÇÃO:
Para obter uma solução esteticamente mais agradável, a concessionária decidiu alimentar a nova área da rodovia no subsolo em vez de substituir as linhas aéreas. Devido ao histórico de problemas desse local e para minimizar o custo e a interrupção da construção de novas câmaras, a concessionária decidiu instalar gabinetes de seccionamento padmount utilizando três barras de junção de três posições. Cada circuito foi terminado em gabinetes padmount separados, posicionados um ao lado do outro. Uma derivação foi incorporada para alimentar as cargas da área local. Os gabinetes de seccionamento padmount oferecem uma solução limpa com fácil acesso para a equipe de operação, caso seja necessário isolar o circuito.

RECURSOS:

  • Comutação de transferência automática de alta velocidade com proteção contra sobrecorrente
  • A distância entre as fontes preferenciais e alternativas é limitada apenas pelo link de comunicação selecionado.
  • A comunicação pode ser feita por cabo, fibra óptica ou sem fio.
  • Proteção direcional contra sobrecorrente
  • Bateria de reserva e monitoramento sofisticado da bateria
  • Entradas/saídas SCADA
  • DNP 3.0 disponível
  • Tempo total de restauração (usando uma transição Abrir antes de Fechar) em apenas 8 ciclos*
  • A verificação do status da chave antes da operação elimina a possibilidade de fontes paralelas
  • Seleção de sequência de transição pelo usuário
  • Registrador de eventos completo com registro de data/hora
  • Temporizadores de atraso para transferência inicial e de retorno
  • Opção para operação em linha morta

*Os dispositivos de comunicação e os temporizadores de atraso de transferência afetarão o tempo total de restauração.

CLASSIFICAÇÕES:
Tensão máxima de projeto, kV……………………………………..15.5………..29.2 ………..38
Nível de impulso (BIL) kV……………………………………..110…………125………..150
Corrente contínua e de interrupção de carga, A ………………………….800 ………..800 ……….800
Sobrecarga de 8 horas, A ……………………………………..960…………960 ……….960
Corrente de interrupção, kA rms sym. ……………………..12.5 ………..12.5………12.5
Corrente de produção, rms assimétrico, kA ……………………..20…………..20…………..20
Pico, assimétrico, kA……………………32…………..32…………..32
Resistência mecânica, operações……………………….10,000 ……10,000 ..10,000

Para obter mais informações:
Entre em contato com o representante local da G&W Electric.

CONCLUSÃO:
Se for detectada uma sobrecorrente no lado da carga do sistema, o controle 351-R acionará sua lógica de proteção contra sobrecorrente e substituirá a sequência de transferência automática. Isso proporciona ao usuário os benefícios da proteção de sobrecorrente do religador e da transferência automática de fonte de alta velocidade em um único pacote.

Essa solução simplifica o número e a variedade de componentes do sistema de distribuição, além de proporcionar uma economia significativa de custos. Ela é um exemplo da família de soluções de automação LaZerTM pré-projetadas da G&W.
