Religador monofásico Viper®-SP

Name: Religador monofásico Viper-SP
Brand: G&W Electric

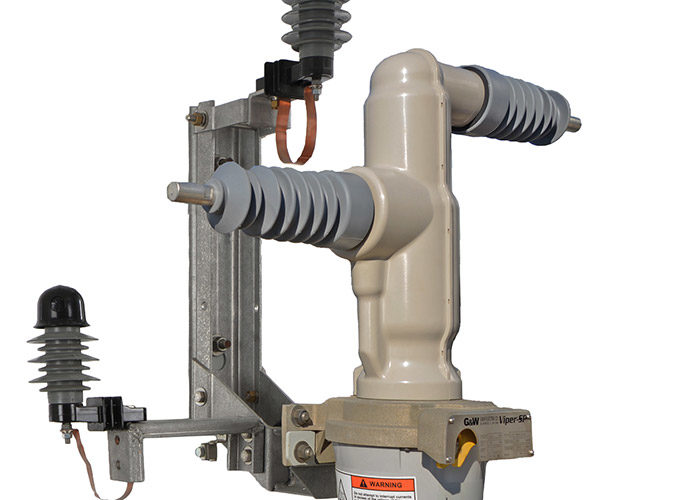

O religador ^Viper®-SP monofásico dielétrico sólido da G&W Electric combina a confiabilidade comprovada pelo tempo dos interruptores de falta a vácuo controlados eletronicamente com os benefícios sem manutenção de um dispositivo isolado dielétrico sólido. O ^Viper®-SP foi projetado para operação automática ou manual, fornecendo proteção contra sobrecorrente para sistemas monofásicos até o máximo de 38 kV, corrente contínua de 800 A e interrupção simétrica de 12,5 kA rms. Estão disponíveis configurações de isolador vertical em ”L” e configurações de isolador horizontal em ”Z”.

Configure seu produto Envie suas especificações por e-mail

Recursos e benefícios

Desempenho confiável Os religadores monofásicos Viper®-SP utilizam o sistema de polímero epóxi da G&W Electric, comprovado pelo tempo, para encapsular totalmente os interruptores a vácuo. Esse sistema oferece excelentes propriedades de isolamento e, ao mesmo tempo, proporciona uma construção totalmente blindada e sem vazios.
Facilidade de instalação O Viper®-SP é leve e compacto. Os projetos prontos para instalação fornecem todos os acessórios, incluindo suporte, protetores e transformadores de tensão.
Facilidade de operação O Viper®-SP é compatível com o controle Kestrel SEL-351RS da Schweitzer.
Pronto para automação da rede elétrica O Viper®-SP está pronto para automação, simplificando a conversão para quaisquer requisitos futuros de automação.

Detalhes de configuração

Suporte em ”L” para montagem em poste
Suporte de isolador horizontal para montagem em poste
Montagem completa do Polemount no local

Configuração do módulo L suspenso do Viper-SP

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	150	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	60	70	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	50	60	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS*	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	724	955	955
	Minimum Phase Spacing (Inches)	15	15	15	15
	Temperature Range*	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
NOTE: Power-Frequency Voltage Withstand Rating (Wet) is not applicable for recloser with dead break or elbow connections
* 1000A reclosers are rated at 40°C ambient temperature (from 41°C to 65°C rating is 800A)
ṱ limited to 630A for 400/200:1 CT ratios

Viper-SP Overhead Z-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	150	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	60	70	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	50	60	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	724	955	955
	Minimum Phase Spacing (Inches)	15	15	15	15
	Temperature Range	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
NOTE: Power-Frequency Voltage Withstand Rating (Wet) is not applicable for recloser with dead break or elbow connections
ṱ limited to 630A for 400/200:1 CT ratios

Viper-SP Padmount Z-Module or C-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	125	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	35	40	40	50
	DC Withstand (15 Minutes)	53	78	78	103
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	200A Deepwell*	Available	Available	Available	Available
	Temperature Range	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
ṱ limited to 630A for 400/200:1 CT Ratios

Acessórios

Para configurações prontas para o local, o Viper-SP pode ser fornecido com:

Para-raios:

Os para-raios não são instalados, eles podem vir com os fios primários conectados aos terminais do Viper-SP e com a cinta de aterramento conectada.

Transformador de potência de controle:

Um transformador de potência de controle de óleo (CPT) ou um transformador de potencial dielétrico sólido (PT) pode ser adicionado à estrutura do Viper-SP. A conexão principal pode ser feita com o Viper-SP. Um cabo CA pode ser fornecido para que seja conectorizado ou conectado na extremidade do controle.

Flexibilidade de montagem:

Um suporte de orientação pode ser fornecido para permitir que o Viper-SP seja instalado voltado para fora do poste ou com o isolador horizontal do lado esquerdo ou direito para se ajustar melhor à construção do poste.

Cabo de controle totalmente conectorizado:

Por padrão, o Viper-SP vem com o cabo principal conectado ao mecanismo para interface com o controle. Esse cabo de controle é conectado somente no lado do controle. Como opção disponível, o cabo principal também pode ser conectado no lado do mecanismo do religador.
