Religador trifásico dielétrico sólido Viper®-S

Name: Religador trifásico dielétrico sólido Viper-S
Brand: G&W Electric

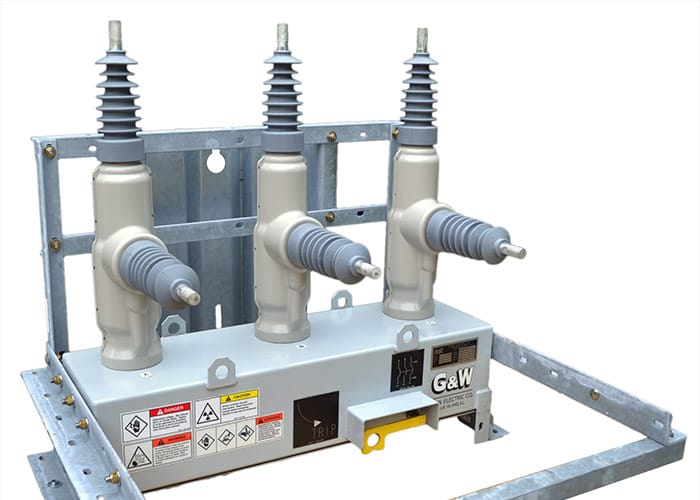

O religador trifásico dielétrico sólido Viper-S combina a confiabilidade comprovada ao longo do tempo dos interruptores de falta a vácuo controlados eletronicamente com os benefícios de manutenção de um dispositivo isolado dielétrico sólido. Projetado com um operador mecanicamente acoplado para operação de abertura automática ou manual trifásica, fornecendo proteção contra sobrecorrente para sistemas de até 38 kV, corrente contínua de 800 A e interrupção simétrica de 12,5 kA rms, o que o torna uma opção de religador Viper excepcionalmente confiável para redes de distribuição modernas.

Configure seu produto Envie suas especificações por e-mail

Recursos e benefícios

Desempenho confiável Desempenho confiável – os religadores Viper-S utilizam o sistema de polímero epóxi da G&W Electric, comprovado pelo tempo, para encapsular totalmente os interruptores a vácuo. Esse sistema oferece excelentes propriedades de isolamento, ao mesmo tempo em que proporciona uma construção totalmente blindada e sem vazios, oferecendo a confiabilidade esperada de um religador eletrônico trifásico.
Facilidade de instalação O Viper-S é leve e compacto. Os projetos prontos para instalação oferecem todos os acessórios, incluindo suporte, protetores e transformadores de tensão pré-montados antes do envio, reduzindo significativamente o tempo de instalação de qualquer religador Viper.
Operação de disparo manual e bloqueio Para a operação de abertura e bloqueio manual, é fornecida uma alça que permite a operação com gancho. Ao puxar a alavanca para baixo, você abre e bloqueia o religador, garantindo o manuseio seguro do religador trifásico durante os procedimentos de manutenção.
Flexibilidade de controle Os religadores trifásicos Viper-S são projetados para trabalhar diretamente com o controle SEL-351R, juntamente com uma variedade de opções de controle, mediante solicitação.
Pronto para automação da rede elétrica O Viper-S está pronto para automação, simplificando a conversão para quaisquer requisitos futuros de automação. Opções para adicionar transformadores de corrente de várias proporções para aplicações adicionais.

Detalhes de configuração

Suporte central para montagem em poste
Suporte de braço de beco para montagem em poste
Montagem completa do Polemount no local
Religador para montagem em subestação
Padmount

Configuração do módulo L do Viper-S Overhead

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	12.1	15.5	27	29.3	38
	Voltage Sensors	0, 3, or 6	0, 3 or 6	0, 3 or 6	0, 3 or 6	0, 3 or 6
	Voltage Sensor Ratio	2,500:1	2,500:1/10,000:1	10,000:1	10,000:1	10,000:1
	Voltage Sensor Accuracy*	2%	2%	2%	2%	2%
	Impulse Level (BIL), kV	110	110	125	125	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	50	60	60	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	45	50	50	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS^	630ṱ / 800	630ṱ / 800 / 1000	630ṱ / 800 / 1000	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5/16	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5/41.6	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5	5
	Cable-Charging Current (100%) A	25	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	435	724	724	955
	Minimum Phase Spacing (Inches)	15	15	15	15	15
	Temperature Range*^	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
*: +/- 2% for temperatures from -20°C to +40°C, +/-4% for temperatures from -60°C to +65°C
^ 1000A reclosers are rated at 40°C ambient temperature (from 41°C to 65°C rating is 800A)
ṱ limited to 630A for 400/200:1 CT ratios

Viper-S Overhead Z-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	12.1	15.5	27	29.3	38
	Voltage Sensors	0, 3, or 6	0, 3, or 6	0, 3, or 6	0, 3 or 6	0, 3 or 6
	Voltage Sensor Ratio	2,500:1	2,500:1/10,000:1	10,000:1	10,000:1	10,000:1
	Voltage Sensor Accuracy*	2%	2%	2%	2%	2%
	Impulse Level (BIL), kV	110	110	125	125	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	50	60	60	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	45	50	50	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5/16	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5/41.6	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5	5
	Cable-Charging Current (100%) A	25	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	435	724	724	955
	Minimum Phase Spacing (Inches)	15	15	15	15	15
	Temperature Range*	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
* +/- 2% for temperatures from -20°C to +40°C, +/-4% for temperatures from -60°C to +65°C
ṱ limited to 630A for 400/200:1 CT ratios

Viper-S Padmount Z-Module or C-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Voltage Sensors^	0, 3 or 6	0, 3 or 6	0, 3 or 6	0, 3 or 6
	Voltage Sensor Ratio*	2,500:1/10,000:1	10,000:1	10,000:1	10,000:1
	Voltage Sensor Accuracy**	2%	2%	2%	2%
	Impulse Level (BIL), kV	110	125	125	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	35	40	40	50
	DC Withstand (15 Minutes)	53	78	78	103
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	200A Deepwell~	Available	Available	Available	Available
	Temperature Range**	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
* Voltages lower than 11.6kV use 2,500:1 only
** +/- 2% for temperatures from -20°C to +40°C, +/-4% for temperatures from -60°C to +65°C
^ C-Modules supports 6 voltage sensors for 15 kV or 27 kV, while Z-Modules supports 6 voltage sensors for 29.3 kV or 38 kV. Three voltage sensor can be applied across all voltage ranges.
~ 3 or 6 sensors are available with 200A Deepwell Z shaped configurations. 200A Integral Bushing Interface 8 available.
ṱ limited to 630A for 400/200:1 CT Ratios
