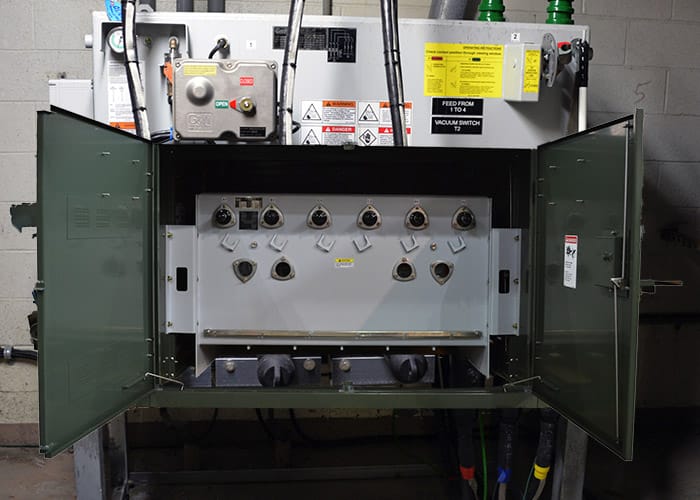

A grey switch inside a green cabinet

TVI – Chaveamento por interrupção de carga com aterramento integral e interrupção de falha

As chaves padmount modelo TVI da G&W Electric incluem capacidade de seccionamento de carga e interrupção de falha. A chave seccionadora de carga apresenta abertura visível e posição de aterramento integral. A posição de aterramento integral elimina a necessidade de manusear quaisquer conexões de alta tensão para aterrar o cabo conectado às vias de seccionamento de carga. Os interruptores de falha fornecem proteção contra sobrecorrente controlada eletronicamente e reinicializável em um dispositivo frontal totalmente vedado. O TVI pode ser configurado para fornecer operação monofásica ou trifásica das vias de interrupção de falha. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV, corte de carga de 630A e corrente contínua, com classificações de interrupção de falta simétrica de 12,5kA ou 20kA. O TVI é um dos estilos de chave mais versáteis da G&W Electric, pois pode ser encomendado com operadores de chave e buchas acessíveis pela frente (acesso frontal), bem como com acesso frontal e traseiro para substituir as instalações existentes de engrenagens pneumáticas pad mount

Os interruptores são projetados de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.

Configure Your Product Email Your Specs

Recursos e benefícios

  • Construção – Disponível em construção compacta com operadores e buchas de interruptores acessíveis pela frente. A construção em abóbada também está disponível com acesso superior aos operadores e buchas.

  • Interrupção de falhas – Interrupção de falha monofásica ou trifásica de até 20kA com curvas selecionáveis do setor, incluindo curvas de emulação de fusível. As alças de operação podem ser configuradas para operação manual monofásica ou trifásica.

  • Sensoriamento de tensão – Todas as formas estão disponíveis com detecção de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.

  • Quebra visível – Os quebra-ventos de carga são equipados com quebra visível para visualizar as posições aberta, fechada e no solo.

  • Posição no solo – Posição de aterramento integral nas formas de interrupção de carga para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.

  • Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte, proteção ou soluções personalizadas LaZer estão disponíveis.

Configurations Chart for TVI Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
6F
15TVI32-376-12-6F67.9 (1725)1700 (773)
25TVI32-386-12-6F71 (1803)1550 (705)
35TVI32-396-12-6F80 (2032)1350 (612)
9F
15TVI42-376-12-9F92 (2337)2200 (1000)
25TVI42-386-12-9F
35TVI42-396-12-9F112 (2845)2400 (1090)
52F
15TVI52-376-12-52F113 (2870)2450 (1112)
25TVI52-386-12-52F
35TVI52-396-12-52F143 (3632)2850 (1294)
62F
15TVI62-376-12-62F134(3404)2700 (1226)
25TVI62-386-12-62F
35TVI62-396-12-62F173 (4394)3400 (1544)

Configurations Chart for TVI Front & Rear Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
5
15TVI21-376-12-544.5 (1130)850 (432)
25TVI21-386-12-5
35TVI21-396-12-5
6
15TVI32-376-12-674 (1880)1799 (773)
25TVI32-386-12-6
35TVI32-396-12-6
7
15TVI31-376-12-774 (1880)2000 (909)
25TVI31-386-12-7
35TVI31-396-12-7
8
15TVI41-376-12-874 (1880)2300 (1045)
25TVI41-386-12-8
35TVI41-396-12-8
9
15TVI42-376-12-974 (1880)2300 (1045)
25TVI42-386-12-9
35TVI42-396-12-9
10
15TVI44-376-40-1074 (1880)2200 (1000)
25TVI44-386-40-10
35TVI44-396-40-10
11
15TVI43-376-12-1174 (1880)2200 (1000)
25TVI43-386-12-11
35TVI43-396-12-11
12
15TVI41-376-12-1274 (1880)2400 (1091)
25TVI41-386-12-12
35TVI41-396-12-12
13
15T33-376-40-1374 (1880)2000 (908)
25T33-386-40-13
35T33-396-40-13
14
15TVI42-376-12-1474 (1880)2000 (908)
25TVI42-386-12-14
35TVI42-396-12-14

Configurations Chart for VTVI Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
6F
15VTVI32-376-12-6F72 (1829)1300 (590)
25VTVI32-386-12-6F1425 (648)
35VTVI32-396-12-6F81 (2057)1525 (693)
9F
15VTVI42-376-12-9F93 (2362)1700 (771)
25VTVI42-386-12-9F
35VTVI42-396-12-9F102 (2591)
52F
15VTVI52-376-12-52F114 (2896)1825 (830)
25VTVI52-386-12-52F
35VTVI52-396-12-52F123 (3124)2000 (909)
62F
15VTVI62-376-12-62F135 (3429)2025 (920)
25VTVI62-386-12-62F
35VTVI62-396-12-62F144 (3658)2500 (1136)
Approximate height of tank minus frame: 29″ (737mm), Approximate depth: 32.4 (823mm)

Ratings Chart for TVI Front Access

Voltage Class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110kV125kV150kV
One minute withstand35 AC kV60 AC kV70kV
One minute withstand, production test rating34 AC kV40 AC kV50kV
15 minute withstand53 DC kV78 DC kV103kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault close current, (3 times)32kA asym32kA asym32kA asym
One second current25kA asym25kA asym25kA asym
Fault interrupting ratings12kA or 20kA sym12kA or 20kA sym12kA or 20kA sym
Mechanical endurance, operations200020002000
EEE C37.60 Fault Interrupting Duty
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16

Ratings Chart for TVI Front & Rear Access

Voltage Class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110kV125kV150kV
One minute withstand35 AC kV60 AC kV70kV
One minute withstand, production test rating34 AC kV40 AC kV50kV
15 minute withstand53 DC kV78 DC kV103kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault close current, (3 times)32kA asym32kA asym32kA asym
One second current25kA asym25kA asym25kA asym
Fault interrupting ratings12kA or 20kA sym12kA or 20kA sym12kA or 20kA sym
Mechanical endurance, operations200020002000
EEE C37.60 Fault Interrupting Duty;
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16

Ratings Chart for VTVI Front Access

Voltage Class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110kV125kV150kV
One minute withstand35 AC kV60 AC kV70 kV
One minute withstand, production test rating34 AC kV40 AC kV50 kV
15 minute withstand53 DC kV78 DC kV103 kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault close current, (3 times)32kA asym32kA asym32kA asym
One second current25kA sym25kA sym25kA sym
Fault interrupting ratings12kA or 20kA12kA or 20Ka12kA or 20kA
Mechanical endurance, operations200020002000
EEE C37.60 Fault Interrupting Duty
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16
