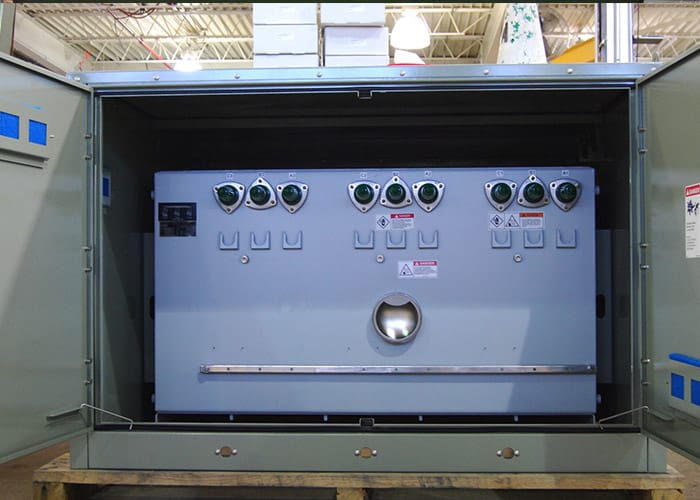

Grey switch inside a green container

TNI – chaveamento de interrupção de carga e interrupção de falha, ambos com aterramento integral

Como uma solução comprovada em ambientes corrosivos e aplicações submersíveis, as chaves padmount modelo TNI da G&W Electric incluem capacidade de interrupção de carga e falha com interrupção visível e posição de aterramento integral em cada via. Isso elimina a necessidade de manusear qualquer conexão de alta tensão para aterrar o cabo. As conexões de alta tensão são posicionadas no lado oposto dos operadores da chave para isolar ainda mais o operador da alta tensão. Os interruptores de falha fornecem proteção contra sobrecorrente controlada eletronicamente e reinicializável em um dispositivo frontal totalmente vedado. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV, corte de carga de 630A e corrente contínua, com classificações de interrupção de falha simétrica de 12,5kA, 20kA e 25kA.

Os interruptores são projetados de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.

Recursos e benefícios

  • Construção – Disponível com operadores de interruptores acessíveis pela frente e buchas traseiras. A construção em abóbada também está disponível com buchas superiores ou inferiores.

  • Interrupção de falhas – Interrupção de falha trifásica de até 25kA com curvas industriais selecionáveis, incluindo curvas de emulação de fusível.

  • Sensoriamento de tensão – Todas as formas estão disponíveis com detecção de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.

  • Quebra visível – Todas as vias são equipadas com uma trava visível para visualizar as posições aberta, fechada e no solo.

  • Posição no solo – Posição de aterramento integral em todas as vias para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.

  • Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte, proteção ou soluções personalizadas LaZer estão disponíveis.

Configurations Chart for TNI

ModelOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
5
15TNI21-376-12-5L51 (1295)1725 (782)
25TNI21-386-12-5L
35TNI21-396-12-5L
6
15TNI32-376-12-6L69 (1753)2900 (1315)
25TNI32-386-12-6L
35TNI32-396-12-6L
7
15TNI31-376-12-7L2670 (1211)
25TNI31-386-12-7L
35TNI31-396-12-7L
9
15TNI42-376-12-9L88 (2235)3170 (1437)
25TNI42-386-12-9L
35TNI42-396-12-9L
11
15TNI43-376-12-11L3095 (1403)
25TNI43-386-12-11L
35TNI43-396-12-11L
12
15TNI41-376-12-12L3245 (1471)
25TNI41-386-12-12L
35TNI41-396-12-12L
51
15TNI51-376-12-51L106 (2692)3840 (1741)
25TNI51-386-12-51L
35TNI51-396-12-51L
52
15TNI52-376-12-52L106 (1753)3735 (1698)
25TNI52-386-12-52L
35TNI52-396-12-52L
53
15TNI53-376-12-53L3690 (3200)
25TNI53-386-12-53L
35TNI53-396-12-53L
54
15TNI54-376-12-54L
25TNI54-386-12-54L
35TNI54-396-12-54L
62
15TNI62-376-12-62L124 (3150)4340 (1969)
25TNI62-386-12-62L
35TNI62-396-12-62L

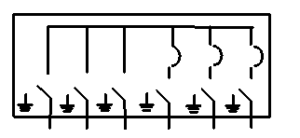

63
15TNI63-376-12-63L4265 (1935)
25TNI63-386-12-63L
35TNI63-396-12-63L
64
15TNI64-376-12-64L4275 (1939)
25TNI64-386-12-64L
35TNI64-396-12-64L

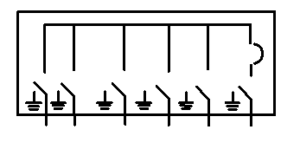

65
15TNI65-376-12-65L
25TNI65-386-12-65L
35TNI65-396-12-65L
Approximate Height = 53″ (1346mm), Approximate Depth = 73″ (1854mm)

Configurations Chart for VTNI

ModelOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
5
15VTNI21-376-12-5L46 (1168)1115 (507)
25VTNI21-386-12-5L
35VTNI21-396-12-5L
6
15VTNI32-376-12-6L65 (1651)1885 (857)
25VTNI32-386-12-6L
35VTNI32-396-12-6L
7
15VTNI31-376-12-7L1960 (891)
25VTNI31-386-12-7L
35VTNI31-396-12-7L
9
15VTNI42-376-12-9L88 (2235)2360 (1073)
25VTNI42-386-12-9L
35VTNI42-396-12-9L
11
15VTNI43-376-12-11L83 (2108)2285 (1039)
25VTNI43-386-12-11L
35VTNI43-396-12-11L
12
15VTNI41-376-12-12L2435 (1107)
25VTNI41-386-12-12L
35VTNI41-396-12-12L
51
15VTNI51-376-12-51L101 (2565)2930 (1332)
25VTNI51-386-12-51L
35VTNI51-396-12-51L
52
15VTNI52-376-12-52L2855 (1311)
25VTNI52-386-12-52L
35VTNI52-396-12-52L
53
15VTNI53-376-12-53L2780 (1264)
25VTNI53-386-12-53L
35VTNI53-396-12-53L
54
15VTNI54-376-12-54L2701 (1230)
25VTNI54-386-12-54L
35VTNI54-396-12-54L
62
15VTNI62-376-12-62L119 (3023)2430 (1105)
25VTNI62-386-12-62L
35VTNI62-396-12-62L
63
15VTNI63-376-12-63L2355 (1070)
25VTNI63-386-12-63L
35VTNI63-396-12-63L

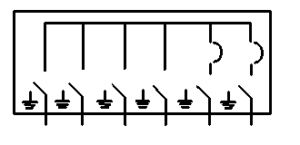

64
15VTNI64-376-12-64L2280 (1036)
25VTNI64-386-12-64L
35VTNI64-396-12-64L
65
15VTNI65-376-12-65L2205 (1002)
25VTNI65-386-12-65L
35VTNI65-396-12-65L
Approximate Height = 42.5″ (1080mm), Approximate Depth = 36″ (914mm)

Gráfico de Ratings para TNI e VTNI

Voltage Class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110kV125kV150kV
One minute withstand35 AC kV60 AC kV70 kV
One minute withstand, production test rating34 AC kV40 AC kV50 kV
15 minute withstand53 DC kV78 DC kV103 kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault close current, (3 times)32kA asym32kA asym32kA asym
One second current25kA asym25kA asym25kA asym
* Fault interrupting ratings12.5kA*12.5kA*12.5kA*
Mechanical endurance, operations200020002000
EEE C37.60 Fault Interrupting Duty;
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16
* 20kA and 25kA options available

Para acessórios e opções adicionais, consulte o catálogo completo.
