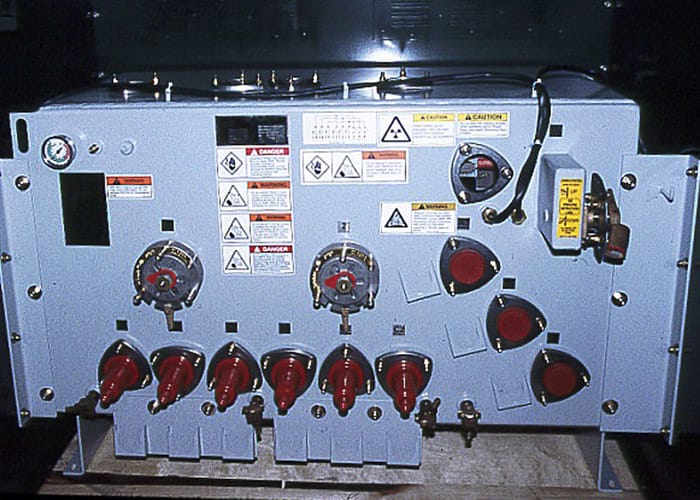

Painel de distribuição de interrupção de falha e corte de carga TFI
As chaves padmount TFI da G&W Electric incluem capacidade de interrupção de carga e de falha. A chave seccionadora de carga apresenta uma posição visível de abertura e aterramento integral. A posição de aterramento integral elimina a necessidade de lidar com quaisquer conexões de alta tensão para aterrar o cabo conectado às vias de interrupção de carga. Os interruptores de falha fornecem proteção contra sobrecorrente controlada eletronicamente e reinicializável em um dispositivo frontal totalmente vedado. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 27kV, corte de carga de 630A e corrente contínua e classificações de interrupção de falta simétrica de 12,5kA. Eles apresentam dimensões compactas devido à sua construção de acesso frontal.
As chaves são projetadas de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29. Saiba mais sobre como os interruptores padmount TFI contribuem para nossas soluções avançadas de painéis de distribuição, oferecendo opções de distribuição de energia confiáveis e com economia de espaço.
Recursos e benefícios
Construção – Construção compacta disponível com operadores e buchas de interruptores acessíveis pela frente. A construção em abóbada também está disponível com acesso superior aos operadores e buchas.
Interrupção de falhas – Interrupção de falha trifásica de até 12,5kA com curvas industriais selecionáveis, incluindo curvas de emulação de fusível.
Sensoriamento de tensão – Os seccionadores de carga estão disponíveis com sensor de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
Quebra visível – As vias de interrupção de carga são equipadas com interrupção visível para visualizar as posições aberta, fechada e no solo
Posição no solo – Posição de aterramento integral nas formas de interrupção de carga para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para o painel de distribuição instalado em cofre. Você pode programar a transferência automática de fontes, a proteção ou as soluções personalizadas da LaZer.
