Teros™: o mais alto nível de confiabilidade

O Teros é um religador trifásico de 15 e 27 kV operado por grupo que oferece a combinação perfeita de durabilidade e a mais recente tecnologia em proteção contra sobrecorrente.

Como líder no setor de religadores, a G&W Electric tem um histórico comprovado de inovação em soluções confiáveis para redes elétricas nas Américas. Com a introdução do religador Teros, a G&W Electric traz o mesmo nível de compromisso, qualidade e serviço para o mercado global. Construído para ser uma solução modular e pronta para uso, o religador Teros é uma forma altamente confiável e econômica de melhorar a confiabilidade do sistema e a resiliência da rede.

Recursos e benefícios

  • Mecanismo livre de manutenção Nosso mecanismo simples proporciona um dispositivo leve, altamente confiável e livre de manutenção, com um mínimo de componentes operacionais e sem componentes eletrônicos operacionais.

  • Projetado para automação Nosso religador pode ser preparado para aplicações de automação de distribuição com a integração de 6 sensores de tensão como oferta padrão e permite que o senhor esteja pronto para qualquer necessidade futura de automação.

  • Proteção contra danos ambientais As condições externas podem afetar negativamente a confiabilidade e a longevidade de um sistema de religamento. A padronização de módulos de creepage mais altos e a vedação do mecanismo reduzem significativamente o potencial de condições adversas danificarem o religador ao longo de sua vida útil.

  • Sistema de controle de fácil acesso O sistema do religador Teros oferece um design de fácil acesso com todos os componentes eletrônicos dentro do controle versus no mecanismo do religador, com base no feedback específico e direto do cliente.

  • Tampa transparente para visibilidade do mecanismo A visualização da janela na tampa do mecanismo permite uma visibilidade clara do indicador de posição a partir de uma distância segura na parte inferior do poste.

  • Controles modulares O layout simples e modular dos componentes de controle permite a rápida desconexão e reconexão de componentes sem a remoção de outros dispositivos não relacionados.

  • O mais alto nível de confiabilidade A G&W Electric traz toda a sua experiência e conhecimento como líder da indústria norte-americana de religadores para o mercado global com nossa nova oferta de religadores, o Teros. O compromisso comprovado da G&W Electric com a qualidade e o serviço garante o mais alto nível de confiabilidade a um custo mínimo.

Configurações

Teros: o mais alto nível de confiabilidade oferece uma variedade de configurações.

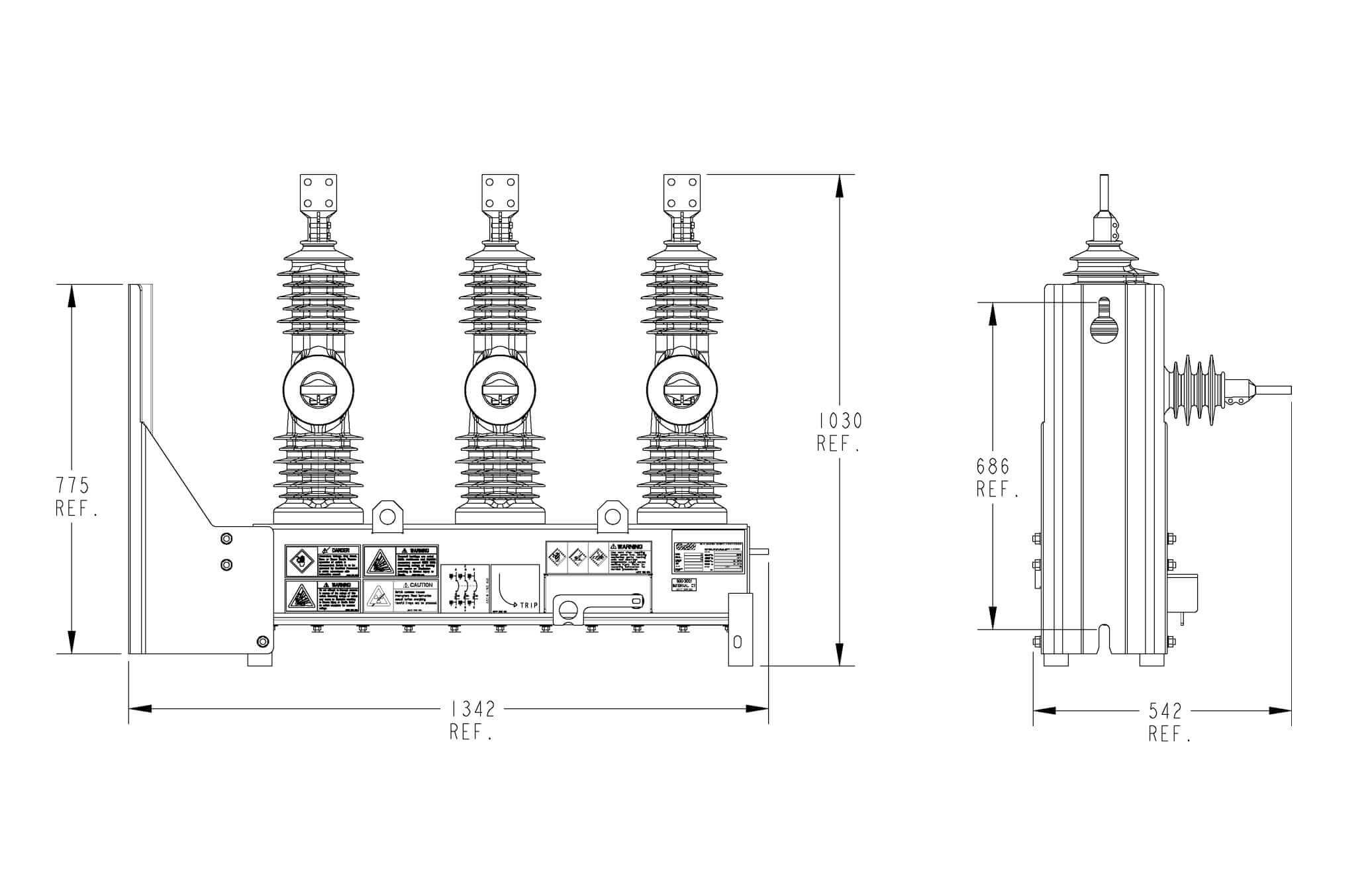

Esboço da estrutura do braço do beco

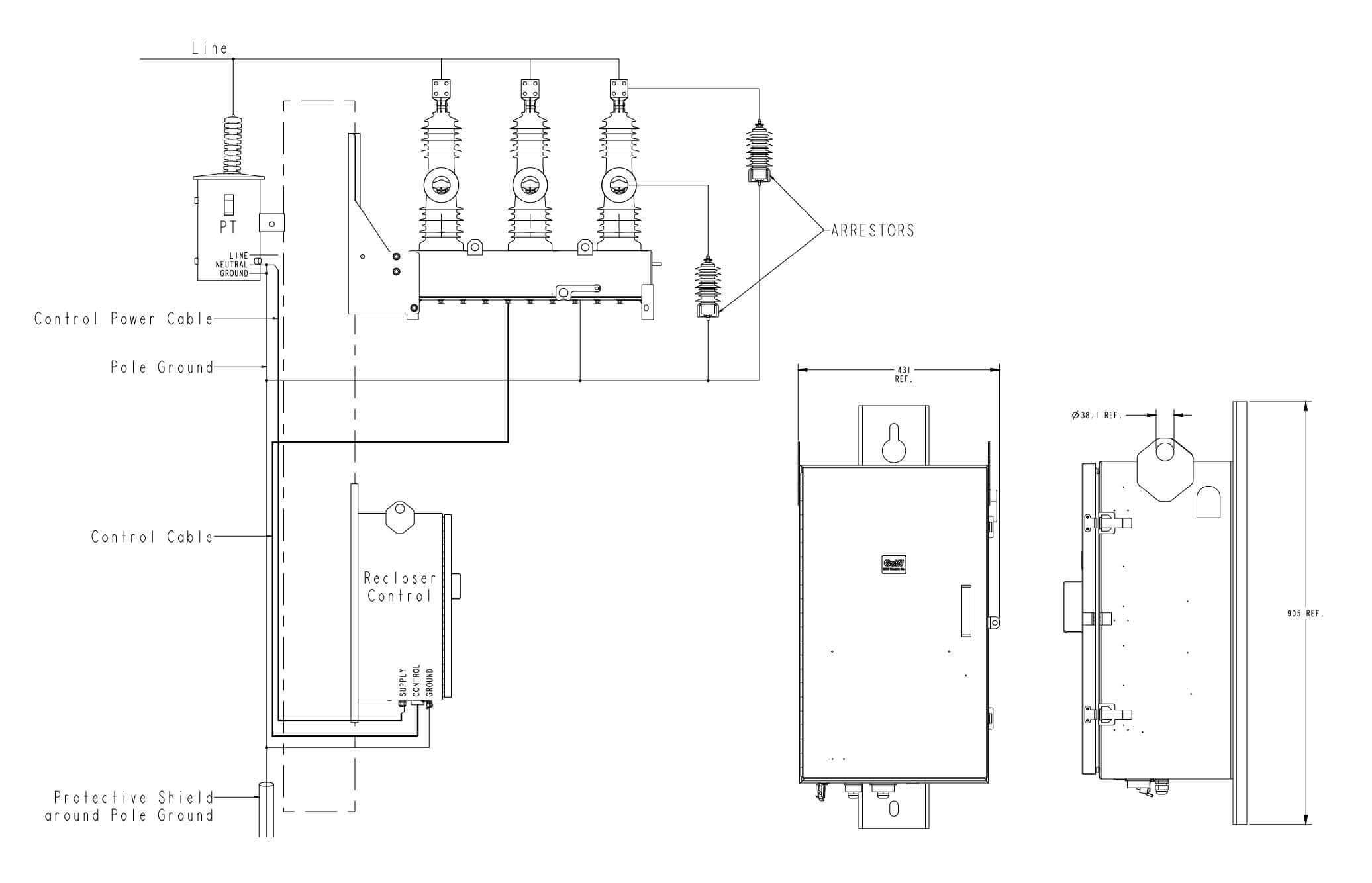

Esquema de instalação do religador padrão

/

Teros™ Ratings & Specifications

15kV27kV
Nominal System Voltage (kV RMS)15.025.0
Rated Maximum Voltage (kV RMS)15.527.0
Nominal Frequency (Hz)50/6050/60
Phase Spacing on 3-Phase Units (mm)381381
BIL (kV)110125
Power Frequency Withstand- Dry (kV)5060
Power Frequency Withstand- Wet (kV)5060
Continuous Current (A RMS)800800
CT Ratio600/300:1600/300:1
Voltage Sensor Ratio6000:16000:1
Short-Circuit Breaking Current (kA, RMS Symmetrical)16.016.0
Peak Withstand Current (kA)41.641.6
Short-Circuit Making Current (kA, Peak)41.641.6
Short-Time Current Withstand Current (3 Seconds)16.016.0
Creepage Distances (mm, Line-to-Ground)955955
Line-Charging Breaking Current (A)2525
Cable-Charging Breaking Current (A)55
Arc-Extinction MediumVacuumVacuum
Insulation MediumSolid DielectricSolid Dielectric
Mechanical Operations10,00010,000
Normal Operating Temperatures (°C)-10 to 65-10 to 65
CT Accuracy+/-1%+/-1%
Voltage Sensor Accuracy (Load/Line)+/-3%+/-3%
Weight (kg)225225

Opções e acessórios do Teros

FramesCable LengthsRelayControlLugBird GuardArrestor Bracket Provisions
Alley Arm10mGE R650 (Mild Steel Enclosure)Provisions for RadioAerial Clamp Type (Cable Range: 35mm – 240mm2)NoneNone
Cross Arm3mGE R650 (Stainless Steel Enclosure)HeaterNEMA 2 HoleIncludedSource & Load Side Brackets
Substation6mNEMA 4 Hole
15mNone
18.1m
21.5m

Tipos de invólucro:
Aço pintado (padrão)
Aço inoxidável 304

Botões de operação do relé:
Vermelho=Fechar e Verde=Abrir (padrão)
Verde=Fechar e Vermelho=Abrir

Acessórios:
Aquecedor (opcional)
GFCI (somente 220/240V CA)
Manga de segurança da conexão do cabo
