ATA

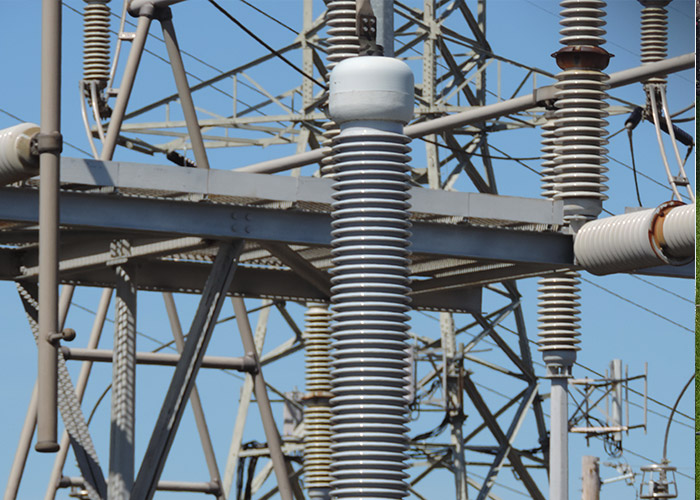

Terminações externas ATA/ATL

Para sistemas de cabos autônomos e do tipo tubo, as terminações do tipo ATA/ATL de alta tensão são projetadas para cabos de condutor único e cabos cheios de gás e fluido de baixa e alta pressão em sistemas de transmissão de 69kV a 345kV. As terminações de cabos estão disponíveis para aplicações internas, externas e de equipamentos, incluindo montagem horizontal ou invertida.

Recursos e benefícios

  • As terminações apresentam a segurança da alta resistência e do isolamento externo de porcelana

  • A linha ATL suporta pressões que variam de 15psi a 100psi no cabo

  • As terminações podem ser projetadas para os tipos de isolamento de cabos de papel kraft ou LPP

  • Todas as terminações são testadas rotineiramente de acordo com a norma IEEE 48

  • A linha ATA suporta pressões que variam de 200psi a 400psi no cabo

High Pressure Fluid Filled Cables

Operating VoltageBILMax Conductor SizeCatalog Number
69kV350kV1500kcmilATA119N
69kV350kV3500kcmilATA110N
115kV550kV1500kcmilATA139N
115kV550kV3500kcmilATA130N
138kV650kV1500kcmilATA149N
138kV650kV3500kcmilATA140N
161kV750kV1500kcmilATA159N
161kV750kV3500kcmilATA150N
230kV1050kV3500kcmilATA160NC
345kV1300kV3500kcmilATA180NC
Catalog number modifiers based on operating pressure rating
200psiNo modifier, example ATA119N
300psiCatalog Number-HS, example ATA119N-HS
400 psiCatalog Number-EHS, example ATA119N-EHS

High Pressure Gas Filled Cables

Operating VoltageBILMax Conductor SizeCatalog Number
69kV350kV1250kcmilATA119NG
69kV350kV3000kcmilATA110NG
115kV550kV1250kcmilATA139NG
115kV550kV3000kcmilATA130NG
138kV650kV1250kcmilATA149NG
138kV650kV3000kcmilATA140NG
Catalog number modifiers based on operating pressure rating
200psiNo modifier, example ATA119NG
300psiCatalog Number-HS, example ATA119NG-HS
400 psiCatalog Number-EHS, example ATA119NG-EHS

Low and Meduim Pressure Fluid Filled Cables

Operating VoltageBILMax Conductor SizeCatalog Number
69kV350kV1250kcmilATL119N
69kV350kV3000kcmilATL110N
115kV550kV1250kcmilATL139N
115kV550kV3000kcmilATL130N
138kV650kV1250kcmilATL149N
138kV650kV3000kcmilATL140N
161kV750kV1250kcmilATL159N
161kV750kV3000kcmilATL150N
230kV1050kV3000kcmilATL160NC
Catalog number modifiers based on operating pressure rating
15psiNo modifier, example ATL119N
40psiCatalog Number-HS, example ATL119N-HS
100psiCatalog Number-EHS, example ATL119N-EHS

Tubo com opções de câmara de difusão
