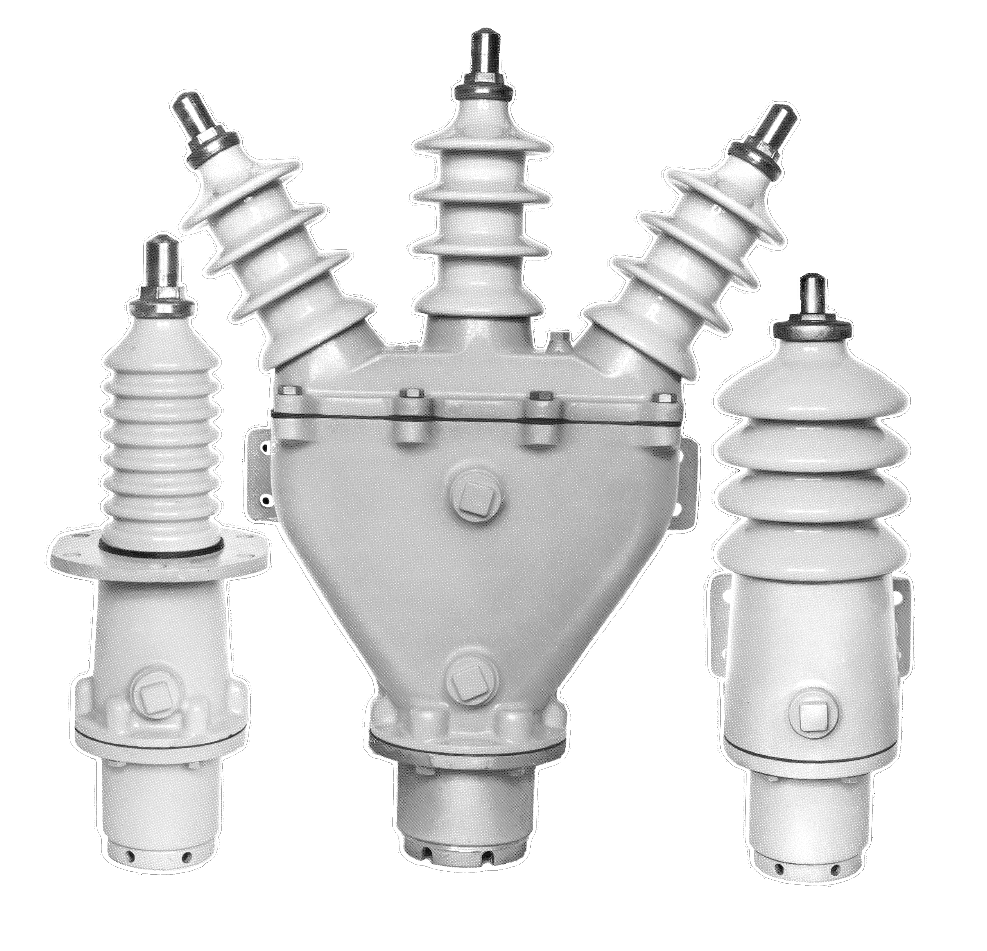

Terminações Capnut

As terminações Capnut são projetadas para serem usadas em locais onde os cabos subterrâneos são conectados a geradores, painéis de distribuição, transformadores, linhas aéreas ou equipamentos de seccionamento. Todas as terminações são testadas de acordo com a norma IEEE 48, de 1975.

Usado para terminar cabos isolados conectados a geradores, painéis de distribuição, transformadores, linhas aéreas ou equipamentos de seccionamento.

Email Your Specs

Recursos e benefícios

  • Unidades de condutor único nas classificações de 15kV, 25kV, 34,5kV e 46kV

  • Modelos de montagem de suporte e flange para montagem em poste ou equipamento

  • O design modular permite a personalização com base na aplicação e no design do cabo

  • As unidades de três condutores são classificadas como 15kV, 25kV e 34,5kV

  • Aceita qualquer construção de cabo dielétrico sólido, com isolamento de papel ou blindado

  • O cone de tensão da fita permite a adaptação em campo ao trabalhar com sistemas de cabos antigos, onde as informações podem ser limitadas

Ratings Chart for Capnut Terminations

Voltage152534.546
BIL (kV)110150200250
Current RatingSame as cableSame as cableSame as cableSame as cable
1 minute dry, ac (kV)506590120
6 hour dry, ac (kV)355575100
10 second wet, ac (kV)456080100
15 minute dry, dc (kV)75105140170

Accessories Chart for Capnut Accessories

Cable TypeWSWSV-CCWSV-ACWSV-WAFRSRSF-CCRSF-ACRSF-WAFRSADPDP-CCDP-EE-ACDP-EE-WAF
PILC
VCLC
RILC		1 or 3 Conductor3 Conductor1 or 3 Conductor3 Conductor3 Single Conductors3 Single Conductors
EPR
XLP		1 or 3 Conductor3 Conductor3 Single Conductors3 Single Conductors
High mole Polyethylene and Kerits1 or 3 Conductor MAY REQUIRE TUBE SEAL3 Conductor MAY REQUIRE TUBE SEAL3 Single Conductors MAY REQUIRE TUBE SEAL3 Single Conductors MAY REQUIRE TUBE SEAL
Flat Steel Armored3 Conductor3 Conductor1 or 3 Conductor
Interlocked* Armor3 Conductor
Wire Armor3 Conductor3 Conductor1 or 3 Conductor
Type CCE Split Conduit Extension Adaptable√√√√√√√√√
*Application on cable with a solid jacket under the armor. For cables with a jacket over the armor, a cable entrance fitting combination (DP3-EE-EE-GL-ACC-DP-1) can be used.
Aerial Lugs Accessories include: Style 3-D Clamp style, Style 8 Bertial 4 hole and Style 18 Horizontal Bus style
Novoid Accessories include: Novoid A and Novid X for use with PILC Cable, Novoid A and Novoid 224 for use with XLPE/EPR.
Novoid 224 not applicable with PILC Cable. Novoid X not applicable with XLPE/EPR.
