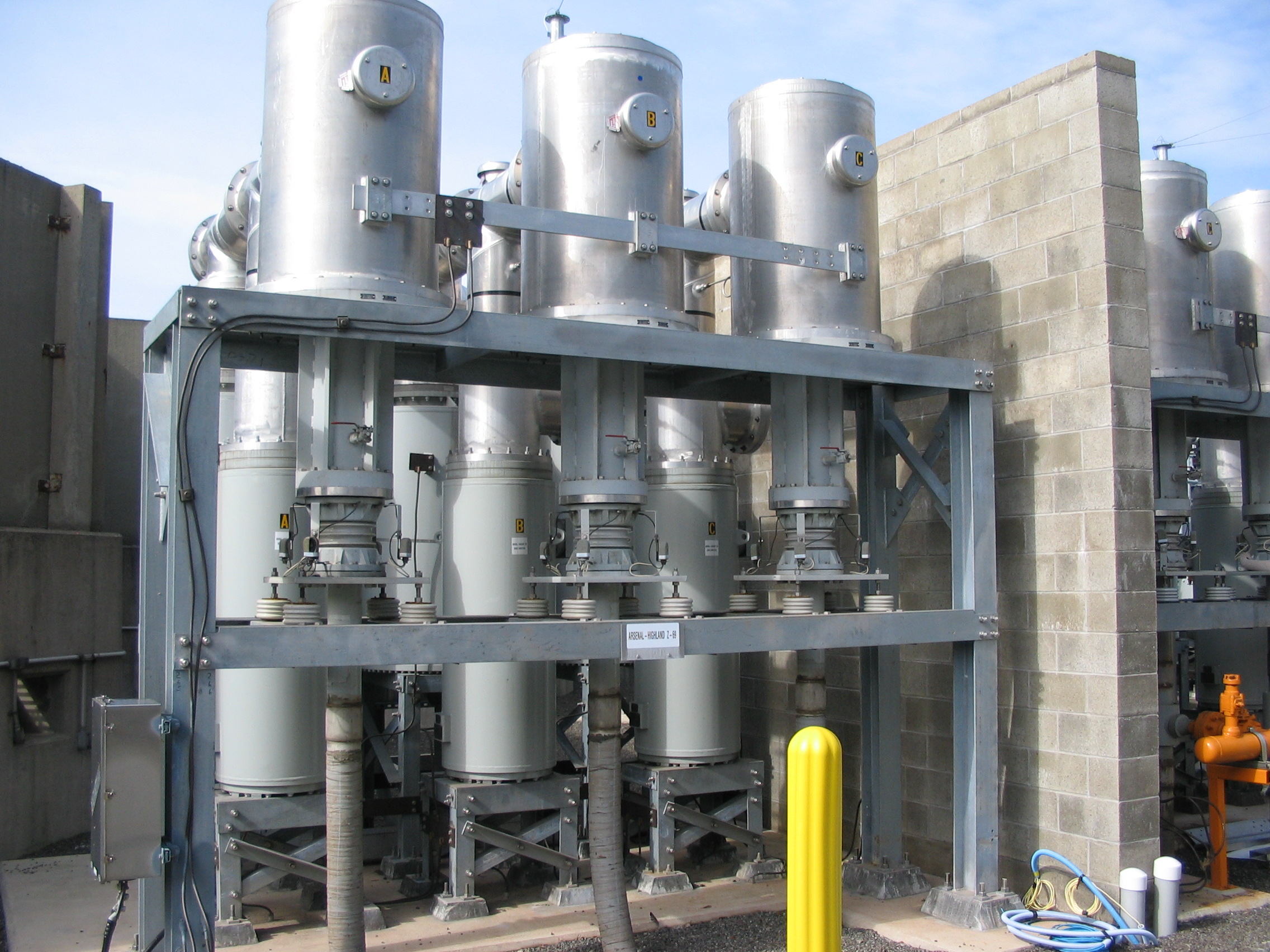

ATA/ATL-SF GIS Termination

Terminação GIS ATA/ATL-SF

Para sistemas de cabos autônomos e do tipo tubo, as terminações GIS são projetadas de acordo com os padrões IEEE 1300 para aplicação em subestações isoladas a gás de 138 a 345kV. Os projetos de terminação estão disponíveis para aplicação em cabos de condutor único, autônomos de baixa pressão ou cabos cheios de fluido do tipo tubo de alta pressão.

Email Your Specs

Recursos e benefícios

  • As terminações ATA-SF são projetadas de acordo com a norma IEEE 1300, trazendo a segurança do isolamento de porcelana de alta resistência para o ambiente com isolamento a gás

  • A linha ATL suporta pressões que variam de 15psi a 100psi no cabo

  • O controle de tensão pelo rolo de papel perfurado na fábrica garante inclinações corretas em todas as instalações

  • As terminações podem ser projetadas para os tipos de isolamento de cabos de papel kraft ou LPP

  • A linha ATA suporta pressões que variam de 200psi a 400psi no cabo

High Pressure Fluid Filled Cables – ATA/ATL-SF

Operating VoltageBIL Max Conductor SizeCatalog Number
138kV650kV3500kcmilATA140N-SF
230kV1050kV3500kcmilATA160N-SF
345kV1300kV3500kcmilATA180N-SF
Catalog number modifiers based on operating pressure rating
200psiNo modifier, example ATA119N
300psiCatalog Number-HS, example ATA119N-HS
400 psiCatalog Number-EHS, example ATA119N-EHS

Low/Med Press Fluid Filled Cables

Operating VoltageBILMax Conductor SizeCatalog NumberStandard
138kV650kV3000kcmilATL140N-SFIEEE1300
230kV1050kV3000kcmilATL160N-SFIEEE1300
115kV550kV4000kcmilATL130A-SFIEC60859
138kV650kV4000kcmilATL140A-SFIEC60859
161kV750kV3200kcmilATL150A-SFIEC60859
Catalog number modifiers based on operating pressure rating
15psiNo modifier, example ATL119N-SF
40psiCatalog Number-HS, example ATL119N-SF-HS
100 psiCatalog Number-EHS, example ATL119N-SF-EHS
