Sensor de tensão Accusense®.

Os sensores de tensão Accusense® são uma tecnologia de detecção de tensão baseada em divisor capacitivo e com compensação de temperatura. Eles são embalados como um sensor de poste de linha e foram testados para atender à classificação de medição de 0,5 de acordo com a norma IEC 60044-7:1999 para transformadores eletrônicos de tensão.

Email Your Specs

Recursos e benefícios

  • Sensores de tensão de alta precisão de 0,5% com tecnologia de divisor capacitivo

  • Design compacto e leve

  • Sem limitações de comprimento de cabo

  • Saída analógica segura e de baixo consumo de energia (LEA)

  • Não é necessária calibração

  • Atende a aplicações de qualidade de energia (volt-var/CVR), substituição de transformadores de tensão e DER

Detalhes de configuração

  • Medição inteligente Religadores Viper
    • Medição de alta precisão da qualidade da energia
  • Religadores retrofit instalados no campo
    • Localização de falhas, isolamento e restauração de serviços (FLISR)
  • Medição de tensão autônoma e de alta precisão
  • Medidor no alimentador, nos bancos de capacitores, no final da linha e nas interligações
  • Redução da tensão de conservação (CVR) e otimização Volt-VAR (VVO)

Tabela de classificações do Accusense®.

Voltage Rating15/27kV38kV
Withstand Test Voltage60kV, 1 minute70kV, 1 minute
BIL170kV225kV
Weight4lbs9lbs
Accuracy Class0.5 Class (±0.5% Magnitude, ±0.344″ Phase
Ratio5000:1 (V:V)
OutputLow Energy Analog (LEA), 8VAC (mas)
Temperature Range-40°C to +65°C
StandardIEC 60044-7:1999, IEEE C37.92-2005

Opções de controle:

Relé SEL-651R2

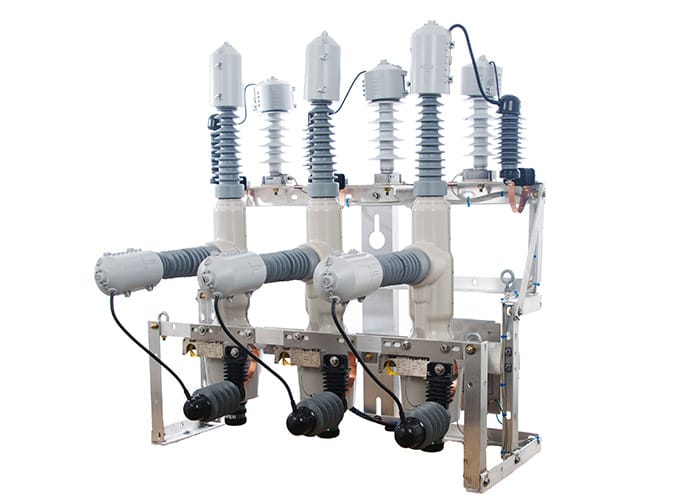

O SEL-651R2 pode ser emparelhado com o religador Viper®-ST e os sensores de tensão Accusense® para oferecer proteção e capacidade de medição em um único dispositivo. Analise o desempenho da rede elétrica com dados em tempo real e registro de eventos.

  • Registro da forma de onda da falha
  • Duração de 60 ciclos, 128 amostras/ciclo, relatórios de eventos
  • Software de avaliação de forma de onda
  • Sequência de eventos (SOE) e histórico de eventos

SEL 734B Control
O SEL-734B pode ser emparelhado com os sensores de tensão Accusense® como um dispositivo autônomo ou com um banco de capacitores. O SEL-734B tem um recurso avançado de qualidade de energia que permite medições de frequência até a 50ª harmônica, 12 registradores de perfil de dados de carga e taxa de captura de amostras de eventos de até 8 kHz. Analise o desempenho da rede elétrica com dados em tempo real e registro de eventos.

  • Registro da forma de onda da falha
  • Software de avaliação de forma de onda
  • Sequência de eventos (SOE) e histórico de eventos

Para Site-Ready Designs, o Accusense® pode ser configurado com:

Para-raios:
Os para-raios podem ser integrados à estrutura com seus fios primários conectados aos terminais Accusense com a cinta de aterramento conectada.

Transformador de potência de controle:
Um TP a óleo ou um TP dielétrico sólido pode ser adicionado à estrutura do Accusense®. A conexão primária pode ser feita com o sensor Accusense® e um cabo CA com fio ou conectorizado pode ser fornecido para conexão com o controle.

Cabo de controle totalmente conectorizado:
Como padrão, o Diamondback é conectorizado na chave e no controle com uma interface robusta de conector de 37 pinos.
