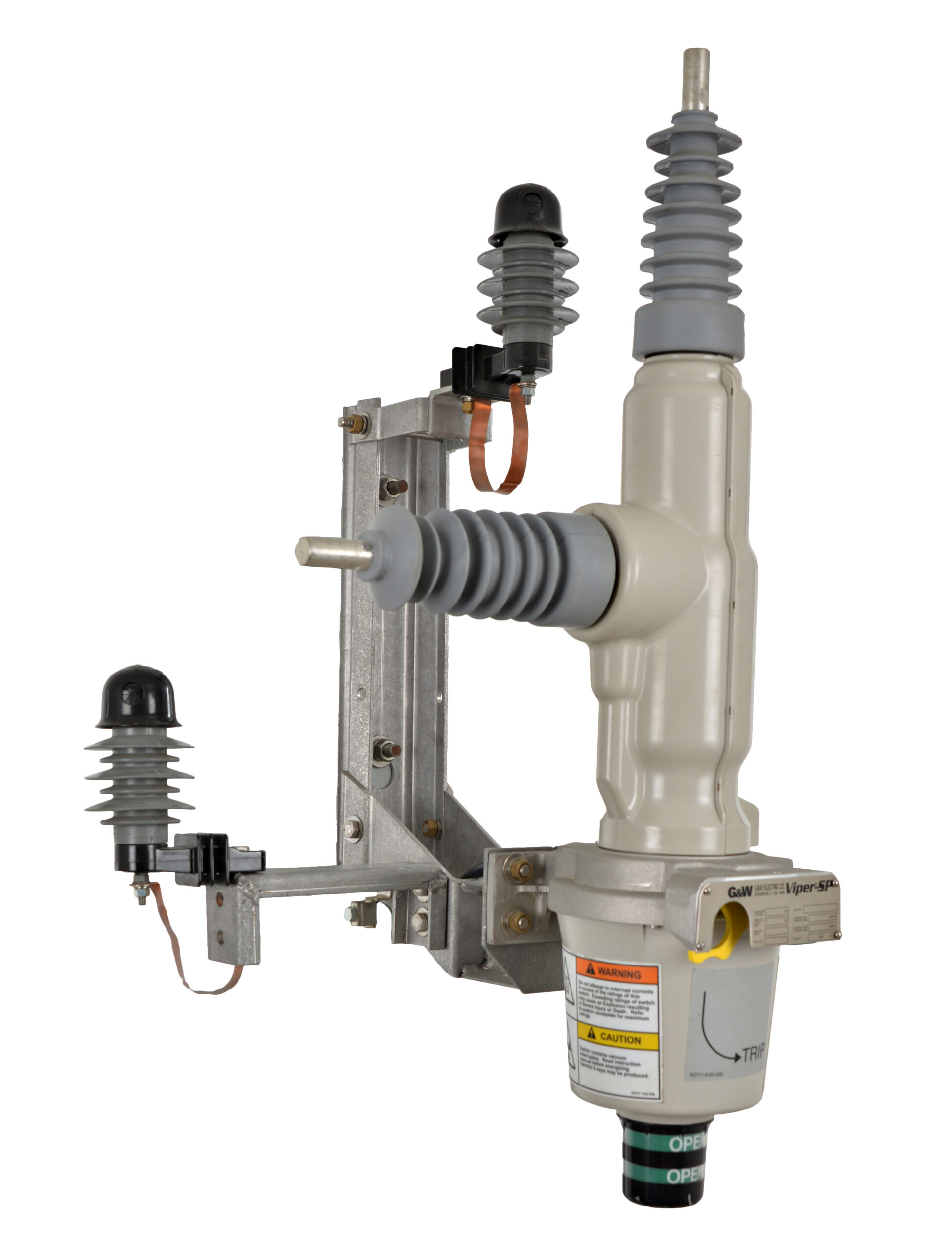

Religador monofásico Viper®-SP

O religador Viper®-SP monofásico dielétrico sólido da G&W Electric combina a confiabilidade comprovada pelo tempo dos interruptores de falta a vácuo controlados eletronicamente com os benefícios sem manutenção de um dispositivo isolado dielétrico sólido. O Viper®-SP foi projetado para operação automática ou manual, fornecendo proteção contra sobrecorrente para sistemas monofásicos até 38kV no máximo, 800A de corrente contínua e 12,5kA rms de interrupção simétrica. Estão disponíveis configurações de isolador vertical em ”L” e configurações de isolador horizontal em ”Z”.

Recursos e benefícios

  • Desempenho confiável Os religadores monofásicos Viper®-SP utilizam o sistema de polímero epóxi da G&W Electric, comprovado pelo tempo, para encapsular totalmente os interruptores a vácuo. Esse sistema oferece excelentes propriedades de isolamento e, ao mesmo tempo, proporciona uma construção totalmente blindada e sem vazios.

  • Facilidade de instalação O Viper®-SP é leve e compacto. Os projetos prontos para instalação fornecem todos os acessórios, incluindo suporte, protetores e transformadores de tensão.

  • Facilidade de operação O Viper®-SP é compatível com o controle Kestrel SEL-351RS da Schweitzer.

  • Pronto para automação da rede elétrica O Viper®-SP está pronto para automação, simplificando a conversão para quaisquer requisitos futuros de automação.

Detalhes de configuração

  • Suporte em ”L” para montagem em poste
  • Suporte de isolador horizontal para montagem em poste
  • Montagem completa do Polemount no local

Acessórios

Para configurações prontas para o local, o Viper-SP pode ser fornecido com:

Para-raios:

Os para-raios não são instalados, eles podem vir com os fios primários conectados aos terminais do Viper-SP e com a cinta de aterramento conectada.

Transformador de potência de controle:

Um transformador de potência de controle de óleo (CPT) ou um transformador de potencial dielétrico sólido (PT) pode ser adicionado à estrutura do Viper-SP. A conexão primária pode ser feita ao Viper-SP. Um cabo CA pode ser fornecido para que seja conectorizado ou conectado na extremidade do controle.

Flexibilidade de montagem:

Um suporte de orientação pode ser fornecido para permitir que o Viper-SP seja instalado voltado para fora do poste ou com o isolador horizontal do lado esquerdo ou direito para se ajustar melhor à construção do poste.

Cabo de controle totalmente conectorizado:

Por padrão, o Viper-SP vem com o cabo principal conectado ao mecanismo para interface com o controle. Esse cabo de controle é conectado somente no lado do controle. Como opção disponível, o cabo principal pode ser conectado também no lado do mecanismo do religador.

Você precisa de mais informações? Entre em contato com o representante da sua área.
