PVI – Chaveamento de interrupção de carga e interrupção de falha

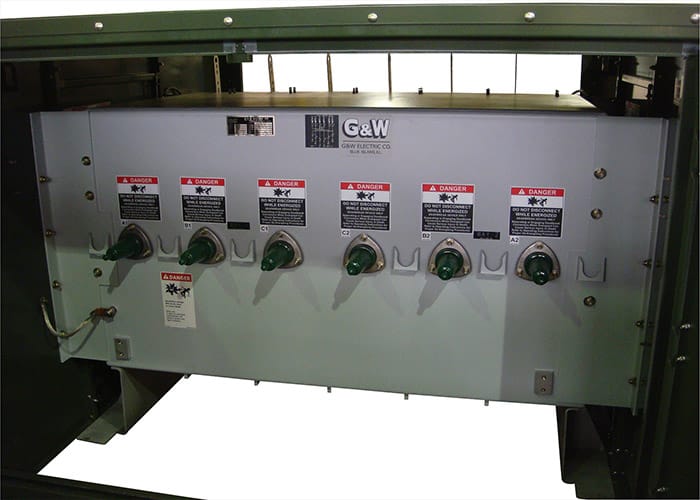

As chaves padmount modelo PVI da G&W Electric incluem capacidade de interrupção de carga e de falha. Os interruptores de falta fornecem proteção contra sobrecorrente controlada eletronicamente e reajustável em um dispositivo frontal totalmente vedado. O PVI pode ser configurado para fornecer operação monofásica ou trifásica das formas de interrupção de falha. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV, corte de carga de 630A e corrente contínua, com classificações de interrupção de falta simétrica de 12,5kA e 20kA. O PVI é um dos estilos de chave mais versáteis da G&W Electric, pois pode ser encomendado com operadores e buchas de chave de acesso frontal (acesso frontal), bem como com chave de acesso frontal e traseiro para substituir as instalações existentes de engrenagens pneumáticas pad mount.
Os interruptores são projetados de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.
Recursos e benefícios
-
Construção – Disponível com operadores e buchas de interruptor com acesso frontal ou com operadores e buchas frontais e traseiras para a substituição de equipamentos isolados a ar ou a óleo existentes. A construção da caixa-forte também está disponível com buchas superiores ou inferiores ou com acesso superior aos operadores e buchas.
-
Interrupção de falhas – Interrupção de falha monofásica ou trifásica de até 20kA com curvas selecionáveis do setor, incluindo curvas de emulação de fusível. As alças de operação podem ser configuradas para operação manual monofásica ou trifásica.
-
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte, proteção ou soluções personalizadas LaZer está disponível.
-
Quebra visível – As vias de interrupção de carga são equipadas com interrupção visível para visualizar as posições aberta e fechada.
-
Sensoriamento de tensão – Todas as formas estão disponíveis com detecção de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
Configurations Chart for PVI Front Access
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | Approximate | |
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4F |  | 15 | PVI20-376-12-4F | 47.5 (1207) | 1500 (682) |
| 25 | PVI20-386-12-4F | ||||
| 35 | PVI20-396-12-4F | ||||
| 5F |  | 15 | PVI21-376-12-5F | 47.5 (1207) | 1500 (705) |
| 25 | PVI21-386-12-5F | ||||
| 35 | PVI21-396-12-5F | ||||
| 6F |  | 15 | PVI32-376-12-6F | 62.5 (1588) | 1920 (873) |
| 25 | PVI32-386-12-6F | ||||
| 35 | PVI32-396-12-6F | ||||
| 7F |  | 15 | PVI31-376-12-7F | 62.5 (1588) | 2050 (932) |
| 25 | PVI31-386-12-7F | ||||
| 35 | PVI31-396-12-7F | ||||
| 9F |  | 15 | PVI42-376-12-9F | 77.5 (1969) | 2300 (1045) |
| 25 | PVI42-386-12-9F | ||||
| 35 | PVI42-396-12-9F | ||||
| 11F |  | 15 | PVI43-376-12-11F | 77.5 (1969) | 2400 (1091) |
| 25 | PVI43-386-12-11F | ||||
| 35 | PVI43-396-12-11F | ||||
| 12F |  | 15 | PVI41-376-12-12F | 77.5 (1969) | 2400 (1091) |
| 25 | PVI41-386-12-12F | ||||
| 35 | PVI41-396-12-12F | ||||
| 43F |  | 15 | PVI43-376-12-43F-BT | 101.0 (2565) | 2700 (1227) |
| 25 | PVI43-386-12-43F-BT | ||||
| 51F |  | 15 | PVI51-376-12-51F | 92.5 (2350) | 2900 (1318) |
| 25 | PVI51-386-12-51F | ||||
| 35 | PVI51-396-12-51F | ||||
| 52F |  | 15 | PVI52-376-12-52F | 92.5 (2350) | 2800 (1273) |
| 25 | PVI52-386-12-52F | ||||
| 35 | PVI52-396-12-52F | ||||
| 53F |  | 15 | PVI53-376-12-53F | 92.5 (2350) | 2750 (1250) |
| 25 | PVI53-386-12-53F | ||||
| 35 | PVI53-396-12-53F | ||||
| 54F |  | 15 | PVI54-376-12-54F | 92.5 (2350) | 2650 (1205) |
| 25 | PVI54-386-12-54F | ||||
| 35 | PVI54-396-12-53F | ||||
| 62F |  | 15 | PVI62-376-12-62F | 107.5 (2731) | 3300 (1500) |
| 25 | PVI62-386-12-62F | ||||
| 63F |  | 15 | PVI63-376-12–63F | 107.5 (2731) | 3200 (1455) |
| 25 | PVI63-386-12-63F | ||||
| 35 | PVI63-396-12-63F | ||||
| 64F |  | 15 | PVI64-376-12-64F | 107.5 (2731) | 3100 (1409) |
| 25 | PVI64-386-12-64F | ||||
| 35 | PVI64-396-12-64F | ||||
| 65F |  | 15 | PVI65-376-12-65F | 107.5 (2731) | 3000 (1364) |
| 25 | PVI65-386-12-65F | ||||
| 35 | PVI65-396-12-65F | ||||
| 72F |  | 15 | PVI72-376-12-72F | 104.3 (2648) | 3850 (1750) |
| 25 | PVI72-386-12-72F | ||||
| Approximate Height: 65″ (1651mm), Approximate Depth = 55″ (1397mm) Bushing Height: 48″ (1224mm) |
|||||
Configurations Chart for PVI Front & Rear Access
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | Approximate | |
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4 |  | 15 | PVI20-376-12-4 | 44.5 (1130) | 950 (432) |
| 25 | PVI20-386-12-4 | ||||
| 35 | PVI20-396-12-4 | ||||
| 5 |  | 15 | PVI21-376-12-5 | 44.5 (1130) | 950 (432) |
| 25 | PVI21-386-12-5 | ||||
| 35 | PVI21-396-12-5 | ||||
| 6 |  | 15 | PVI32-376-12-6 | 74 (1880) | 2250 (1023) |
| 25 | PVI32-386-12-6 | ||||
| 35 | PVI32-396-12-6 | ||||
| 7 |  | 15 | PVI31-376-12-7 | 74 (1880) | 2250 (1023) |
| 25 | PVI31-386-12-7 | ||||
| 35 | PVI31-396-12-7 | ||||
| 8 |  | 15 | PVI41-376-12-8 | 74 (1880) | 2250 (1023) |
| 25 | PVI41-386-12-8 | ||||
| 35 | PVI41-396-12-8 | ||||
| 9 |  | 15 | PVI42-376-12-9 | 74 (1880) | 2300 (1043) |
| 25 | PVI42-386-12-9 | ||||
| 35 | PVI42-396-12-9 | ||||
| 11 |  | 15 | PVI43-376-12-11 | 74 (1880) | 2400 (1091) |
| 25 | PVI43-386-12-11 | ||||
| 35 | PVI43-396-12-11 | ||||
| 12 |  | 15 | PVI41-376-12-12 | 74 (1880) | 2400 (1091) |
| 25 | PVI41-386-12-12 | ||||
| 35 | PVI41-396-12-12 | ||||
| 14 |  | 15 | PVI42-376-12-51 | 74 (1880) | 2250 (1023) |
| 25 | PVI42-386-12-51 | ||||
| 35 | PVI51-396-12-51 | ||||
