PNI – Chaveamento de interrupção de carga e interrupção de falha

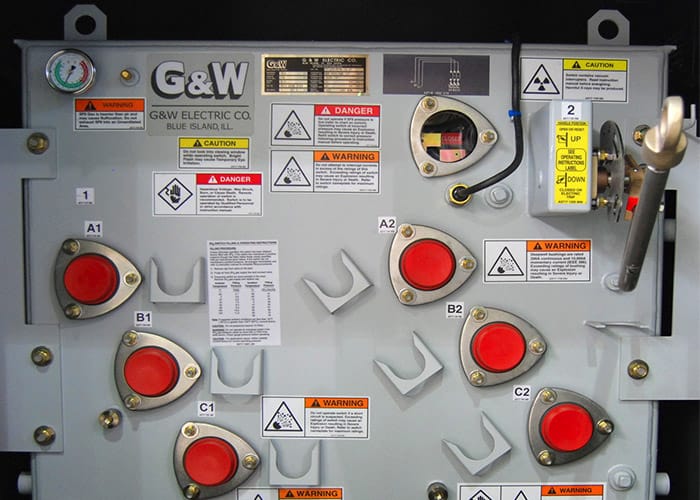

As chaves padmount modelo PNI da G&W Electric incluem capacidade de interrupção de carga e de falha. Os interruptores de falta fornecem proteção contra sobrecorrente controlada eletronicamente e reinicializável em um dispositivo frontal totalmente vedado. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV, seccionamento em carga de 900A e corrente contínua, com classificações de interrupção de falta simétrica de 12,5kA – 25kA. A PNI é um dos estilos de chave mais versáteis da G&W Electric, pois pode ser encomendada com chaves operadoras e buchas de acesso frontal (acesso frontal), bem como chaves operadoras de acesso frontal com buchas de entrada traseira (acesso frontal/traseiro).
Os interruptores são projetados de acordo com as normas IEEE C37.72, C37.74 e C37.60 para capacidade de interrupção de carga e falha. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.
Recursos e benefícios
-
Construção – Disponível com operadores e buchas de interruptor com acesso frontal ou com operadores e buchas frontais e traseiras para a substituição de equipamentos isolados a ar ou a óleo existentes. A construção da caixa-forte também está disponível com buchas superiores ou inferiores ou com acesso superior aos operadores e buchas.
-
Interrupção de falhas – Interrupção de falha trifásica de até 25kA com curvas industriais selecionáveis, incluindo curvas de emulação de fusível.
-
Certificado sismicamente – Os interruptores estão disponíveis para encomenda e foram projetados de acordo com as diretrizes da norma ASCE (Sociedade Americana de Engenheiros Civis) 7-05 Capítulo 13. Essas diretrizes abrangem o projeto de componentes não estruturais instalados em um edifício. Os interruptores também foram submetidos a um regime de teste especificado pelo ICC-ES-AC-156 (International Code Council Evaluation Services Acceptance Criteria), que especifica as entradas de teste da mesa vibratória aplicadas aos interruptores. Certificado para uso em projetos OSHPD (Office of Statewide Health Planning and Development) para instalações de saúde no estado da Califórnia. O número do pedido de OSHPD registrado é OSP-0157-10.
-
Quebra visível – As vias de interrupção de carga são equipadas com interrupção visível para visualizar as posições aberta e fechada.
-
Sensoriamento de tensão – Todas as formas estão disponíveis com detecção de tensão integral para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
-
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte, proteção ou soluções personalizadas LaZer estão disponíveis.
Configurations Chart for PNI Front & Rear Access
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4 |  | 15 | PNI20-376-12-4L | 47.5 (1207) | 1500 (682) |
| 25 | PNI20-386-12-4L | ||||
| 35 | PNI20-396-12-4L | ||||
| 6 |  | 15 | PNI32-376-12-6L | 62.5 (1588) | 1920 (873) |
| 25 | PNI32-386-12-6L | ||||
| 35 | PNI32-396-12-6L | ||||
| 7 |  | 15 | PNI31-376-12-7L | 62.5 (1588) | 2050 (932) |
| 25 | PNI31-386-12-7L | ||||
| 35 | PNI31-396-12-7L | ||||
| 9 |  | 15 | PNI42-376-12-9L | 77.5 (1969) | 2300 (1045) |
| 25 | PNI42-386-12-9L | ||||
| 35 | PNI42-396-12-9L | ||||
| 11 |  | 15 | PNI43-376-12-11L | 77.5 (1969) | 2400 (1091) |
| 25 | PNI43-386-12-11L | ||||
| 35 | PNI43-396-12-11L | ||||
| 12 |  | 15 | PNI41-376-12-12L | 77.5 (1969) | 2400 (1091) |
| 25 | PNI41-386-12-12L | ||||
| 35 | PNI41-396-12-12L | ||||
| 51 |  | 15 | PNI51-376-12-51L | 92.5 (2350) | 2900 (1318) |
| 25 | PNI51-386-12-51L | ||||
| 35 | PNI51-396-12-51L | ||||
| 52 |  | 15 | PNI52-376-12-52L | 92.5 (2350) | 2800 (1273) |
| 25 | PNI52-386-12-52L | ||||
| 35 | PNI52-396-12-52L | ||||
| 53 |  | 15 | PNI53-376-12-53L | 92.5 (2350) | 2750 (1250) |
| 25 | PNI53-386-12-53L | ||||
| 35 | PNI53-396-12-53L | ||||
| 54 |  | 15 | PNI54-376-12-54L | 92.5 (2350) | 2650 (1205) |
| 25 | PNI54-386-12-54L | ||||
| 35 | PNI54-396-12-53L | ||||
| 62 |  | 15 | PNI62-376-12-62L | 107.5 (2731) | 3300 (1500) |
| 25 | PNI62-386-12-62L | ||||
| 35 | PNI62-396-12-62L | ||||
| 63 |  | 15 | PNI63-376-12–63L | 107.5 (2731) | 3200 (1455) |
| 25 | PNI63-386-12-63L | ||||
| 35 | PNI63-396-12-63L | ||||
| 64 |  | 15 | PNI64-376-12-64L | 107.5 (2731) | 3100 (1409) |
| 25 | PNI64-386-12-64L | ||||
| 35 | PNI64-396-12-64L | ||||
| 65 |  | 15 | PNI65-376-12-65L | 107.5 (2731) | 3000 (1364) |
| 25 | PNI65-386-12-65L | ||||
| 35 | PNI65-396-12-65L | ||||
| 72 |  | 15 | PNI72-376-12-72L | 104.3 (2648) | 3850 (1750) |
| 25 | PNI72-386-12-72L | ||||
| 35 | PNI72-396-12-72L | ||||
| Approximate Height: 65″ (1651mm), Approximate Depth = 55″ (1397mm) Bushing Height: 48″ (1224mm) |
|||||
Configurations Chart for VPNI
| Model | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4F |  | 15 | VPNI20-376-25-4F | 43 (1092) | 1050 (477) |
| 25 | VPNI20-386-25-4F | ||||
| 35 | VPNI20-396-12-4F | ||||
| 5F |  | 15 | VPNI21-376-25-5F | 43 (1092) | 1100 (500) |
| 25 | VPNI21-386-25-5F | ||||
| 35 | VPNI21-396-12-5F | ||||
| 6F |  | 15 | VPNI32-376-25-6F | 58 (1473) | 1300 (591) |
| 25 | VPNI32-386-25-6F | ||||
| 35 | VPNI32-396-12-6F | ||||
| 7F |  | 15 | VPNI31-376-25-7F | 58 (1473) | 1400 (636) |
| 25 | VPNI31-386-25-7F | ||||
| 35 | VPNI31-396-12-7F | ||||
| 9F |  | 15 | VPNI42-376-25-9F | 73 (1854) | 1550 (705) |
| 25 | VPNI42-386-25-9F | ||||
| 35 | VPNI42-396-12-9F | ||||
| 11F |  | 15 | VPNI43-376-25-11F | 73 (1854) | 1650 (750) |
| 25 | VPNI43-386-25-11F | ||||
| 35 | VPNI43-396-12-11F | ||||
| 12F |  | 15 | VPNI41-376-25-12F | 73 (1854) | 1650 (750) |
| 25 | VPNI41-386-25-12F | ||||
| 35 | VPNI41-396-12-12F | ||||
| 43F |  | 15 | VPNI43-376-25-43F-BT | 88 (2235) | 1850 (839) |
| 25 | VPNI43-386-25-43F-BT | ||||
| 35 | VPNI43-396-12-43F-BT | ||||
| 51F |  | 15 | VPNI51-376-25-51F | 88 (2235) | 2000 (909) |
| 25 | VPNI51-386-25-51F | ||||
| 35 | VPNI51-396-12-51F | ||||
| 52F |  | 15 | VPNI52-376-25-52F | 88 (2235) | 1900 (864) |
| 25 | VPNI52-386-25-52F | ||||
| 35 | VPNI52-396-12-52F | ||||
| 53F |  | 15 | VPNI53-376-25-53F | 88 (2235) | 1850 (839) |
| 25 | VPNI53-386-25-53F | ||||
| 35 | VPNI53-396-12-53F | ||||
| 54F |  | 15 | VPNI54-376-25-54F | 88 (2235) | 1800 (818) |
| 25 | VPNI54-386-25-54F | ||||
| 35 | VPNI54-396-12-53F | ||||
| 62F |  | 15 | VPNI62-376-25-62F | 103 (2616) | 2300 (1403) |
| 25 | VPNI62-386-25-62F | ||||
| 35 | VPNI62-396-12-62F | ||||
| 63F |  | 15 | VPNI63-376-25-63F | 103 (2616) | 2200 (998) |
| 25 | VPNI63-386-25-63F | ||||
| 35 | VPNI63-396-12-63F | ||||
| 64F |  | 15 | VPNI64-376-25-64F | 103 (2616) | 2100 (955) |
| 25 | VPNI64-386-25-64F | ||||
| 35 | VPNI64-396-12-64F | ||||
| 65F |  | 15 | VPNI65-376-25-65F | 103 (2616) | 2000 (907) |
| 25 | VPNI65-386-25-65F | ||||
| 35 | VPNI65-396-12-65F | ||||
| 72F |  | 15 | VPNI72-376-25-72F | 118 (2997) | 2600 (1182) |
| 25 | VPNI72-386-25-72F | ||||
| 35 | VPNI72-396-12-72F | ||||
| Approximate Height: 38″ (965mm), Approximate Depth = 27″ (686mm) | |||||
