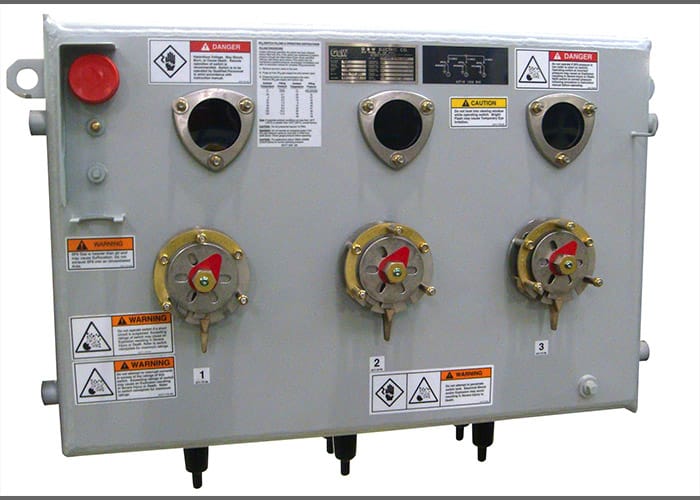

Painel de interruptores seccionadores de carga GRAM
O painel de distribuição GRAM padmount e vault da G&W Electric apresenta capacidade de chaveamento de seccionamento de carga com seccionamento visível e posição de aterramento integral em um dispositivo totalmente selado, submersível e dead front. A posição de aterramento integral elimina a necessidade de lidar com quaisquer conexões de alta tensão para aterrar o cabo. As chaves são projetadas para uso em sistemas trifásicos com tensões de até 38kV e 900A de interrupção de carga e corrente contínua. Essas chaves são extremamente flexíveis e são oferecidas em vários estilos diferentes. Normalmente, as chaves são vendidas com os operadores de chave na parte frontal. As conexões de alta tensão podem ser posicionadas na parte inferior, superior ou lateral para facilitar o treinamento e a instalação dos cabos.
Os interruptores são projetados de acordo com as normas IEEE C37.71 e C37.74 para capacidade de interrupção de carga. Os gabinetes padmount são projetados e testados de acordo com as normas IEEE C57.12.28 e C57.12.29.
Recursos e benefícios
Construção – Disponível em construção compacta com operadores e buchas de interruptores acessíveis pela frente. A construção em abóbada também está disponível com buchas superiores ou inferiores ou acesso superior aos operadores e buchas.
Posição no solo – Posição de aterramento integral em todas as vias para eliminar a necessidade de manusear componentes de alta tensão para aterrar o cabo.
Automação – Disponível para automação de motores com motor e controles portáteis ou permanentemente montados. Uma variedade de relés, como SEL, ABB e GE, está disponível com programação e construção de gabinete da G&W Electric. Os gabinetes podem ser encomendados em um invólucro de baixa tensão para padmount, pedestal ou submersível com classificação IP68 para painéis de distribuição instalados em cofres. A programação para transferência automática de fonte ou soluções personalizadas LaZer estão disponíveis.
Quebra visível – Todas as vias são equipadas com uma trava visível para visualizar as posições aberta, fechada e no solo.
Sensoriamento de tensão – Sensor de tensão integral disponível para uso com painel de indicação de tensão para determinar a condição em fase ou para uso com um relé com precisão de até 1%.
Configurations Chart for GRAM-40RP
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Mom. (kA asym) | Catalog Number<strong> | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | |||||
| 2 |  | 15 | 40 | GRAM21-376M-40RP | 29 (737) | 700 (318) |
| 25 | GRAM21-386M-40RP | 29 (737) | 700 (318) | |||
| 35 | GRAM21-396M-40RP | 29 (737) | 700 (318) | |||
| 3 |  | 15 | 40 | GRAM33-376M-40RP | 40.5 (1029) | 950 (431) |
| 25 | GRAM33-386M-40RP | 40.5 (1029) | 950 (431) | |||
| 35 | GRAM33-396M-40RP | 40.5 (1029) | 950 (431) | |||
| 4 |  | 15 | 40 | GRAM44-376M-40RP | 52 (1321) | 1200 (544) |
| 25 | GRAM44-386M-40RP | 52 (1321) | 1060 (482) | |||
| 35 | GRAM44-396M-40RP | 52 (1321) | 1060 (482) | |||

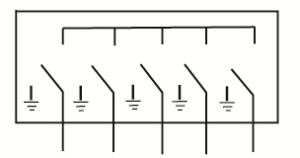

| 5 |  | 15 | 40 | GRAM55-376M-40RP | 63.5 (1613) | 1500 (681) |
| 25 | GRAM55-386M-40RP | 63.5 (1613) | 1500 (681) | |||
| 35 | GRAM55-396M-40RP | 63.5 (1613) | 1500 (681) | |||

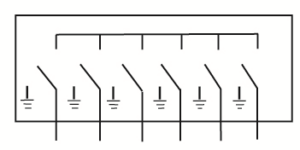

| 6 |  | 15 | 40 | GRAM66-376M-40RP | 75 (1905) | 1500 (682) |
| 25 | GRAM66-386M-40RP | 75 (1905) | 1500 (682) | |||
| 35 | GRAM66-396M-40RP | 75 (1905) | 1500 (682) | |||
| For rotary puffer (RP): Tank depth= 25″ (635mm), Tank height = 27″ (686mm) | ||||||
| *Dimensions are approximate and do not include entrances, gauges, frames, or operators | ||||||
