Módulos de transição de cabos (CTM)

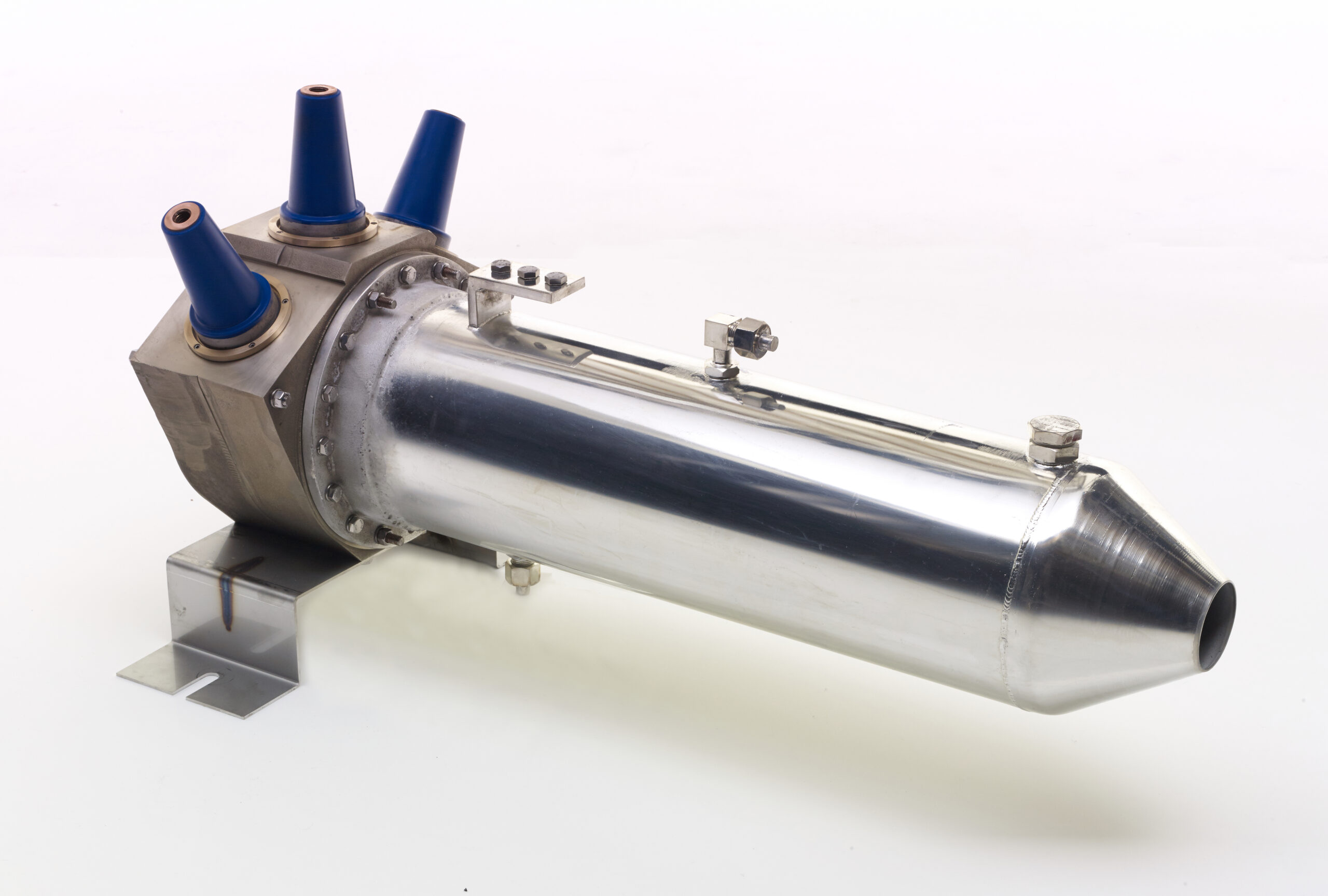

As juntas de transição de cabos EPOX da G&W Electric fornecem um método eficiente de conectar cabos extrudados usando conectores separáveis a cabos de chumbo com três condutores, preenchidos com óleo e isolados com papel (PILC) para sistemas classificados até 35kV.

Vários modelos permitem o deadend ou a passagem do cabo PILC. As interfaces de bucha de 200A e 630A estão em conformidade com os padrões ANSI/IEEE 386. Os CTMs são usados para fazer a transição de cabos 3/C PILC ou LPGF para cabos XLPE ou EPR e para fornecer um tap off utilizando cabos XLPE ou EPR em sistemas 3/C PILC.

Recursos e benefícios

  • Um batente de óleo positivo impede a migração de óleo do PILC para o cabo extrudado.

  • Modelo de 35kV disponível com luva de retenção de óleo para cabos de alta pressão preenchidos com óleo.

  • Para módulos de 35 kV, uma faixa de cobre interna em torno de cada ponto de interface é transportada através do invólucro do módulo até o revestimento semicondutor externo, proporcionando um sistema totalmente blindado.

  • Está em conformidade com os requisitos aplicáveis da ANSI/IEEE 386. Os testes de produção incluem testes de raios X, corona, resistência e pressão.

  • O design robusto em epóxi usa um processo comprovado para garantir um sistema sem vazios, extremamente durável e impermeável à contaminação ambiental.

  • Para módulos de 15/25kV, a blindagem de aterramento do sistema é realizada por meio do cone de tensão no cabo PILC até o revestimento semicondutor externo permanentemente ligado da carcaça do módulo, proporcionando um sistema totalmente blindado.

  • Interfaces de buchas de 200A e 630A disponíveis.

  • A divisão de tecnologia EPOX da G&W Electric é especializada no desenvolvimento e na fabricação de soluções de isolamento de polímeros para o setor de serviços públicos de energia e mercados OEM. Os sistemas de isolamento de produtos incluem epóxis, termoplásticos e poliuretanos.

Configuration Chart for CTM

StyleVoltage Class (kV)Amp. RatingKits*Catalog No.
Feedthrough15600JXCCTM-9B-15JX
KCTM-9B-15K
SK500CTM-9B-15SK
25600JXCCTM-9B-25JX
KCTM-9B-25K
SK500CTM-9B-25SK
35600JXCTM-9B-35JX
KCTM-9B-35K
SK600CTM-9B-35SK
Deadend15600JXCCTM-11B-15JX
KCTM-11B-15K
SK500CTM-11B-15SK
25600JXCCTM-11B-25JX
KCTM-11B-25K
SK500CTM-11B-25SK
35600JXCTM-11B-35JX
KCTM-11B-35K
SK600CTM-11B-35SK
35200JXCTM-15B-35JX
KCTM-15B-35K
SK600CTM-15B-35SK
HPCTM-15B-35HP

Accessories Chart for CTM – Kit Options

JXIncludes a bronze flange for use with wiping sleeve, three copper solder lugs, wall-mounted saddle bracket and hardware
KIncludes an 18″ copper wiping sleeve with mounting hardware, three copper solder lugs, wall-mounted saddle bracket and hardware.
SKIncludes a copper wiping sleeve with mounting hardware (18″ for SK500, 24″ for SK600), three copper solder lugs, wall-mounted saddle bracket with hardware, stress control tapes, copper braid and Novoid A compound.
HPIncludes a 24″ wiping sleeve with mounting hardware, three copper solder lugs, floor-mounted bracket with hardware, glove assembly for oil cable, stress control tapes and copper braid.
