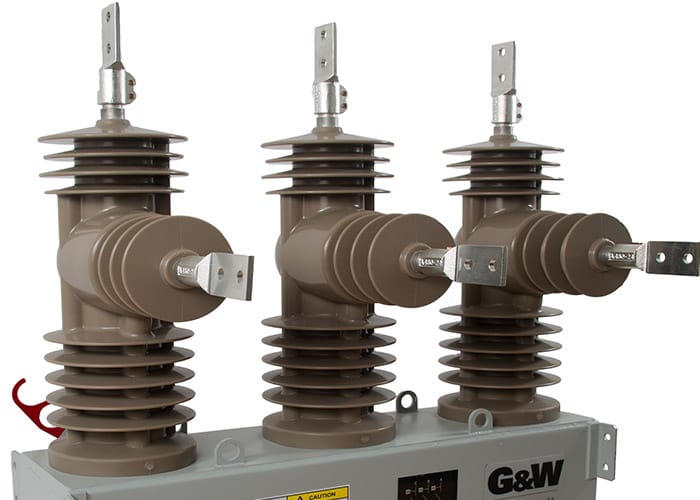

G&W Electric Diamondback load break switch on a white background

Chave seccionadora com carga dielétrica sólida Diamondback

A chave Diamondback é uma chave seccionadora trifásica de dielétrico sólido para aplicações aéreas. A chave Diamondback combina a confiabilidade comprovada das garrafas a vácuo com os benefícios sem manutenção de um dispositivo isolado dielétrico sólido. O Diamondback foi projetado para operações de comutação trifásicas automáticas ou manuais, fornecendo isolamento de circuito para sistemas com classificação de até 29,3 kV, 630A de corrente contínua. O design compacto e leve facilita a instalação. O Diamondback foi projetado e testado para estar em conformidade com os padrões IEEE C37.74 e IEC 62271- 103 (anteriormente IEC 60265-1:1998).

Envie suas especificações por e-mail

Recursos e benefícios

  • Tecnologia dielétrica sólida comprovada em campo

  • Compacto, leve

  • Preparado para Smart Grid

  • Seis sensores de tensão integrais e três transformadores de corrente

  • Livre de manutenção; sem gases de efeito estufa (SF6)

Aplicativos de switch

Os interruptores desempenham um papel fundamental na melhoria da confiabilidade da distribuição. Com a aplicação de chaves Diamondback em locais estratégicos do sistema de distribuição, as falhas podem ser isoladas para minimizar a área de interrupção, as cargas podem ser distribuídas de acordo com as condições do sistema, as cargas críticas podem ser mantidas on-line, os dispositivos de proteção individuais ou as seções off-line podem ser ignorados durante a manutenção de rotina e as cargas podem ser descartadas para evitar a sobrecarga da fonte. Em resumo, os switches são normalmente usados para reconfigurar um sistema de distribuição para minimizar as interrupções e aumentar a confiabilidade do sistema.

Comutação manual

Ao instalar chaves operadas manualmente, o usuário pode redistribuir economicamente a energia durante períodos de interrupções planejadas para manutenção rotineira da linha, substituição de equipamentos ou até mesmo ajustes sazonais de carga. As chaves manuais também podem ser usadas para isolar falhas em áreas onde não é necessária a restauração imediata da energia ou para executar uma função de seccionamento de emergência para restaurar rapidamente a energia para os clientes afetados por uma queda de energia. A chave Diamondback não exige a desenergização do sistema antes da troca, portanto o serviço ao cliente não é interrompido.

Comutação automatizada

Ao adicionar um controlador à chave Diamondback, o usuário pode executar todas as funções de uma chave operada manualmente sem precisar enviar uma equipe ao local da chave. Além disso, a corrente e a tensão podem ser monitoradas via SCADA. As aplicações ideais incluem isolamento de falhas, pontos de ligação, esquemas de loop, transferência automática e SCADA.

Electrical Ratings Chart for Diamondback Load Break Switch

Maximum Voltage29.3kV
Continuous Current630A
Frequency50Hz/60Hz
Short-Time Current Withstand (rms, 3 sec)12.5kA
Fault Making Current (peak, asym)32.5kA
Momentary Current (rms, asym)20kA
Switching Performance Tested per IEEE C37.74-2014/IEC 62271-103100% Load Current Switching630A
50% Load Current Switching315A
10% Load Current Switching63A
Loop Current Switching630A
100% Cable Charging Current Switching25A
30% Cable Charging Current Switching7.5A
Line Charging Current Switching1.5A
Magnetizing Current Switching22A
Mechanical Operations Switching Performance5,000 times
Impulse Withstand Voltage (1.2×50µs)150kV
Power Frequency Withstand Voltage (1 min)60kV
Control Operating Voltage120/220VAC
Weight99 kg (218.3 lbs)

Acessórios

Conexões de controle: O conector de 37 pinos e o cabo de controle fazem a conexão entre a chave Diamondback e o controle, fornecendo recursos de operação, status e monitoramento de corrente e tensão. São fornecidos dois cabos: (1) cabo de alimentação e (1) cabo de controle.

Opções de controle:

SEL-651RA Relé –

Medição e monitoramento de status

O Diamondback com relé SEL-651RA é equipado para controlar e monitorar a medição e o status da chave seccionadora Diamondback. A medição instantânea e de demanda está disponível com intervalos de integração programáveis.

  • Tensão, corrente e ângulo de fase
  • Seis entradas de tensão
  • Indicação de passagem de falha
  • Sobretensão/ subtensão
  • Detecção de falha de sincronização de fase
  • Carregamento da bateria e monitoramento do status

Pronto para automação da distribuição

Integre o Diamondback com o relé SEL-651RA aos sistemas SCADA ou de automação de distribuição com facilidade.
As interfaces de comunicação incluem portas seriais RS232/RS485, USB, Ethernet (metálica) ou Ethernet (fibra).

Os protocolos de comunicação suportados incluem DNP 3.0, Modbus e IEC 61850. Os aplicativos de programação de automação incluem:

  • Seccionalização
  • Abertura automática
  • Fechamento automático/amarração

Análise de dados e falhas

Analisar o desempenho da rede com registro de eventos e falhas.

  • Registro da forma de onda da falha
  • Duração de 60 ciclos, 128 amostras/ciclo, relatórios de eventos
  • Software de avaliação de forma de onda
  • Sequência de eventos (SOE) e histórico de eventos

Controle FTU-P200

Monitoramento de medição e status
O controle FTU-P200 está equipado para controlar e monitorar a medição e o status da chave seccionadora Diamondback. A medição instantânea e de demanda está disponível com intervalos de integração programáveis.

  • Tensão, corrente e ângulo de fase
  • Seis entradas de tensão
  • Indicação de passagem de falha
  • Sobretensão/Subtensão
  • Detecção de falha de sincronização de fase
  • Harmônicos (até 31º)
  • Carregamento da bateria e monitoramento do status
  • Seccionamento automático

Comunicações SCADA

Integre o controle FTU-P200 aos sistemas SCADA ou de automação de distribuição com facilidade. A porta serial RS232/RS485 e a conectividade da porta Ethernet estão disponíveis.

Os protocolos de comunicação suportados incluem o protocolo DNP 3.0 e os protocolos IEC 60870-5-101 e IEC 60870-5-104.
