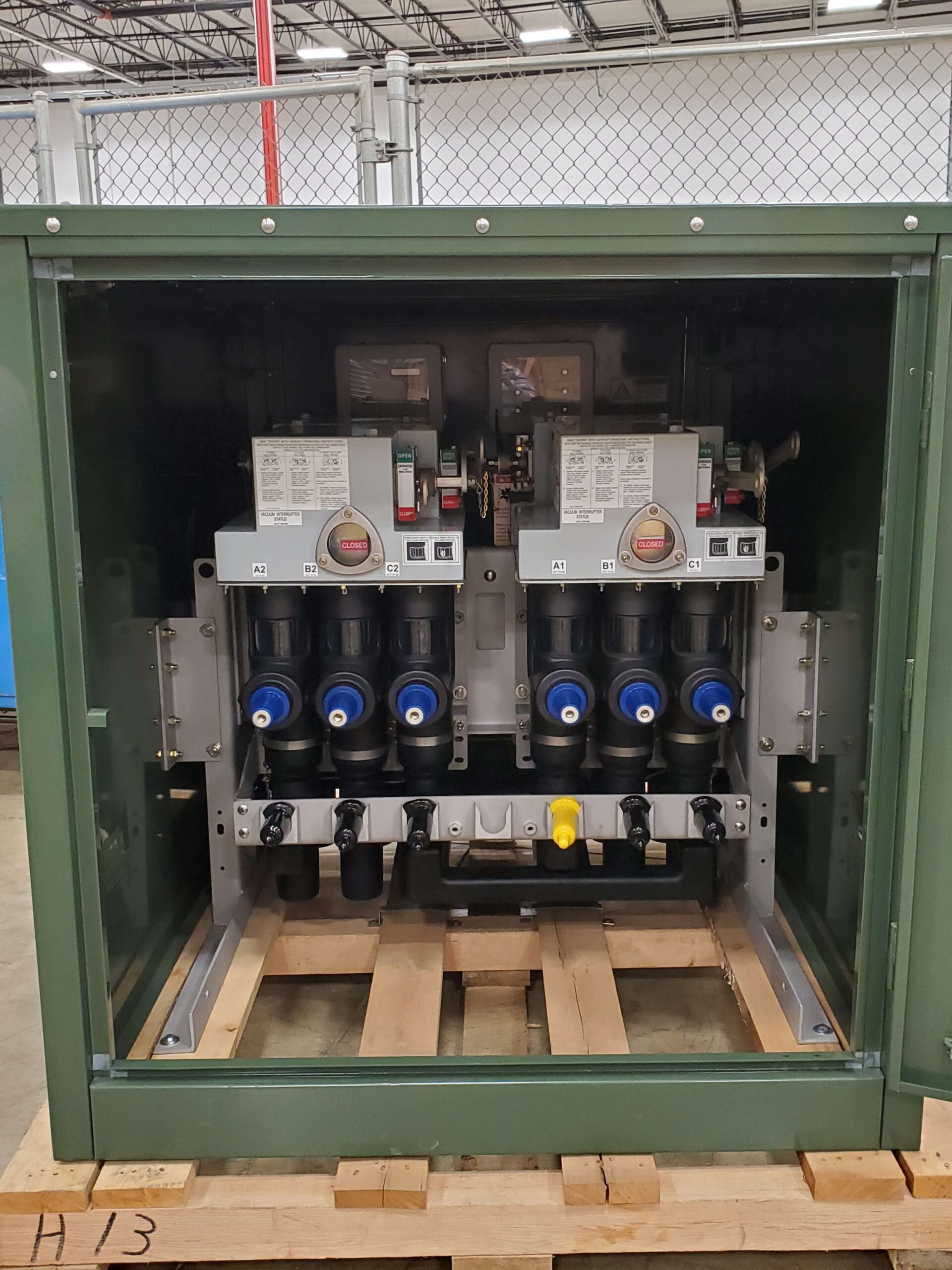

O painel de distribuição é uma parte essencial dos sistemas de energia elétrica, usado para controlar, proteger e isolar equipamentos elétricos. Ele garante a distribuição segura de energia ao detectar falhas e interromper o fluxo de corrente, ajudando a manter a estabilidade e a segurança do sistema em aplicações residenciais, comerciais e industriais.
Como funciona o painel de distribuição elétrica
O painel de distribuição funciona isolando componentes específicos para manutenção ou reparo. Ele controla o fluxo de energia elétrica por meio de interruptores de falha, disjuntores e dispositivos de comutação. Quando uma falha é detectada, o painel de distribuição isola rapidamente o problema, mantendo o restante do sistema energizado. Quando o problema é resolvido, os circuitos podem ser reenergizados com segurança. Os recursos de segurança são essenciais para a funcionalidade do painel de distribuição, com a proteção contra sobrecorrente desempenhando um papel fundamental na prevenção de danos causados pelo fluxo excessivo de corrente em um circuito.
Quais são os tipos de painéis de distribuição elétrica?
Há três tipos principais de comutadores elétricos: baixa tensão (LV), média tensão (MV) e alta tensão (HV).
Painel de distribuição de baixa tensão (LV)
O painel de distribuição de baixa tensão é um tipo comum de painel de distribuição elétrica usado em vários setores para regular sistemas de até 1kV. É comumente encontrado em ambientes residenciais, comerciais e industriais onde a tensão é baixa.
Painel de distribuição de média tensão (MV)
O painel de distribuição de média tensão (MT) opera em sistemas com tensões de 1kV a 35kV. Normalmente empregado em distribuição de serviços públicos, data centers, hospitais e outras aplicações comerciais e industriais, fornecendo proteção e controle aprimorados para sistemas de painéis elétricos de média tensão.
Painel de distribuição de alta tensão (HV)
O painel de distribuição de alta tensão (HV) foi projetado para lidar com tensões acima de 35kV. Geralmente associado a redes de transmissão de energia, ele encontra aplicação em plantas industriais de grande escala. O painel de distribuição de alta tensão desempenha um papel fundamental para garantir a transferência segura e confiável de eletricidade por longas distâncias.
Tipos de painéis de distribuição por isolamento: AIS, GIS, OIS e vácuo
O painel de distribuição usa vários tipos de isolamento para proteger os operadores contra choques elétricos e criar uma barreira entre os componentes energizados. Veja abaixo os diferentes tipos de isolamento.
Painel de distribuição isolado a ar
O painel de distribuição com isolamento a ar (AIS) é a opção de isolamento mais comum e mais econômica. Seu design e operação são relativamente simples, e ele é conhecido por ser ecologicamente correto. No entanto, o AIS tem algumas desvantagens, como a baixa rigidez dielétrica, o que o torna um isolante relativamente ruim, exigindo equipamentos maiores, o que pode ser uma desvantagem em aplicações em que o espaço é limitado, principalmente em painéis de distribuição de baixa e média tensão.
Painel de distribuição isolado a gás
O painel de distribuição isolado a gás (GIS) usa hexafluoreto de enxofre (SF6) como meio de isolamento e como meio de interrupção para operadores de corte de carga e, em alguns casos, para interrupção de falhas. O GIS oferece maior resistência dielétrica do que o AIS e tem um design mais compacto. É ideal para ambientes adversos onde é necessária uma operação submersível.
Painel de distribuição isolado a óleo
O painel de distribuição isolado a óleo (OIS) é comumente usado para aplicações de alta tensão em sistemas de energia elétrica. No OIS, o óleo mineral é frequentemente usado como meio de isolamento e resfriamento. O OIS oferece alta resistência dielétrica e pode proporcionar mais benefícios de resfriamento. No entanto, uma desvantagem do OIS é o possível perigo ambiental e o risco de incêndio associado ao vazamento de óleo.
Painel de distribuição isolado a vácuo
O painel de distribuição isolado a vácuo usa interruptores a vácuo para interromper o circuito. Ele é comumente usado em aplicações de média e alta tensão. Algumas vantagens do painel de distribuição isolado a vácuo incluem sua alta resistência dielétrica, confiabilidade, baixa manutenção e design compacto.
Componentes principais dos sistemas de comutação elétrica
O painel de distribuição é construído com diversos componentes de interconexão que variam de acordo com a aplicação específica. A seguir, você encontrará os principais componentes envolvidos no sistema do painel de distribuição.
Disjuntores
Os disjuntores são essenciais para proteger os sistemas elétricos contra sobrecargas, curtos-circuitos e falhas. Eles funcionam interrompendo a corrente elétrica quando ocorre uma falha ou uma sobrecorrente. A principal função dos disjuntores é garantir a segurança e a confiabilidade de toda a rede elétrica. Os disjuntores são uma parte essencial de qualquer sistema de comutação.
Interruptores de falha
Os interruptores de falha são dispositivos mecânicos autocontrolados que podem gerar, transportar e comutar corrente contínua. Eles também podem detectar e interromper automaticamente as correntes de falha sem a capacidade de religar automaticamente. Esses dispositivos incluem um conjunto de elementos de controle que detectam sobrecorrentes e gerenciam o interruptor de falta.
Chaves de desconexão
A principal função das chaves seccionadoras é permitir a manutenção ou reparos seguros em equipamentos isolados. Essas chaves funcionam desconectando fisicamente o equipamento elétrico da fonte de alimentação, proporcionando uma medida de segurança crucial durante as atividades de manutenção.
Fusíveis
Os fusíveis funcionam como dispositivos de proteção que protegem os circuitos e equipamentos elétricos contra condições de sobrecorrente. Sua principal função é interromper a corrente elétrica quando ela ultrapassa um nível predeterminado.
Relés
Os relés funcionam como monitores e controladores dos parâmetros elétricos do sistema. Sua função fundamental está na proteção e automação dos sistemas de painéis elétricos, garantindo uma resposta rápida a condições anormais e mantendo a integridade geral da rede elétrica.
Painéis de controle
Os painéis de controle funcionam como o hub central de comando e monitoramento de circuitos e equipamentos elétricos. Eles fornecem aos operadores as ferramentas para gerenciar e motorizar várias funções. Eles consistem em vários dispositivos de controle, lâmpadas indicadoras e equipamentos de monitoramento, essenciais para a operação e a supervisão do painel de distribuição.
Visite nossa página de produtos e saiba mais sobre os painéis de distribuição da G&W Electric.
Perguntas frequentes sobre painéis de distribuição elétrica
Q1. O que é um painel de distribuição elétrica e como ele funciona?
O painel de distribuição elétrica é um conjunto centralizado de dispositivos – como disjuntores, fusíveis e interruptores – usados para controlar, proteger e isolar equipamentos elétricos. Ele funciona detectando falhas ou sobrecargas no sistema elétrico e interrompendo a energia para as áreas afetadas, permitindo que o restante do sistema permaneça energizado.
Q2. Quais são os principais tipos de painéis de distribuição?
Os principais tipos de painéis de distribuição são classificados por nível de tensão:
- Painel de distribuição de baixa tensão (LV): até 1kV, usado em residências e edifícios comerciais.
- Painel de distribuição de média tensão (MV): 1kV a 35kV, usado em serviços públicos e data centers.
- Painel de alta tensão (HV): acima de 35kV, usado em redes de transmissão de energia.
Q3. Quais são os componentes encontrados em um sistema de comutação?
Um sistema de painel de distribuição inclui componentes-chave como disjuntores, relés, chaves seccionadoras, fusíveis, interruptores de falha e painéis de controle – todos trabalhando juntos para proteger, controlar e monitorar o fluxo de energia elétrica.
Q4. Qual é a diferença entre os painéis de distribuição LV, MV e HV?
O painel de distribuição LV (baixa tensão) é usado para tensões de até 1kV e é comum em ambientes residenciais e comerciais leves.
O painel de distribuição MV (média tensão) opera de 1kV a 35kV e é usado em instalações e serviços públicos maiores.
O painel de distribuição HV (alta tensão) opera acima de 35kV e é essencial para a transmissão de energia de longa distância e grandes aplicações industriais.
Q5. Como o painel de distribuição é classificado por isolamento?
- Painel de distribuição isolado a ar (AIS): projeto simples e econômico.
- Painel de distribuição isolado a gás (GIS): compacto, com alta resistência dielétrica.
- Painel de distribuição isolado a óleo (OIS): uso em alta tensão, bom resfriamento.
- Painel de distribuição isolado a vácuo: confiável, de baixa manutenção e compacto.
Cada tipo oferece benefícios diferentes com base no espaço, na segurança e nas condições ambientais.
