A prevenção de incidentes com arco elétrico requer a compreensão do que causa a ocorrência de um arco elétrico e a implementação de uma combinação de medidas proativas, manutenção regular e adesão aos protocolos de segurança. Aqui estão algumas estratégias eficazes:
Realizar uma análise de risco
A realização de uma análise completa dos riscos é a primeira etapa de qualquer programa de mitigação de arco elétrico. Isso envolve o cálculo do potencial de liberação de energia em vários pontos do sistema elétrico. Medições precisas ajudam a identificar áreas de alto risco, informam medidas de segurança e determinam qual EPI deve ser usado.
Reduzir a corrente de falha disponível
A redução da corrente de falta disponível pode diminuir significativamente a energia liberada durante um arco elétrico. Isso pode ser feito por meio de:
- Operando com uma ligação aberta: durante a manutenção, abrir a ligação entre as alimentações duplas de energia pode reduzir a corrente de falha disponível.
- Aterramento de alta resistência: A implementação de sistemas de aterramento de alta resistência limita a magnitude das falhas de aterramento, reduzindo o risco de arco elétrico.
- Limitação de corrente: A implementação de dispositivos limitadores de corrente limita a magnitude e a duração das falhas, reduzindo o risco de arco elétrico. A G&W Electric oferece uma variedade de soluções de limitação de corrente que podem ser encontradas no link a seguir: https://www.gwelectric.com/products/current-limiting-system-protection.
Reduzir o tempo de compensação
Minimizar o tempo que os dispositivos de proteção levam para eliminar uma falha pode reduzir a gravidade de um arco elétrico. Isso envolve o uso de disjuntores de ação rápida, relés de proteção ou dispositivos de limitação de corrente. A G&W Electric oferece uma variedade de soluções de limitação de corrente que podem ser encontradas no seguinte link: https://www.gwelectric.com/products/current-limiting-system-protection.
Adotar operação remota
O uso de operação remota para chaveamento e montagem de disjuntores pode manter o pessoal a uma distância segura dos possíveis riscos de arco elétrico.
Previsão e prevenção de falhas
A manutenção regular da rede elétrica e os diagnósticos preditivos podem ajudar a identificar e solucionar possíveis falhas antes que elas levem a um arco elétrico. Isso inclui:
- Inspeções termográficas: Uso de câmeras infravermelhas para detectar pontos quentes em equipamentos elétricos.
- Teste de descarga parcial: Identificação de falhas no isolamento que podem levar a falhas.
- Teste de injeção de corrente primária: A injeção de corrente no dispositivo de proteção pode determinar se o dispositivo está respondendo como esperado a um evento de falha ou arco elétrico
- Teste de injeção de corrente secundária: Se aplicável, a injeção de corrente nos componentes eletrônicos do dispositivo de proteção pode determinar se os componentes eletrônicos estão respondendo como esperado a uma falha ou evento de arco elétrico.
- Teste de continuidade: O teste de continuidade pode garantir que a corrente esteja fluindo na direção desejada. Resultados ruins podem indicar se o equipamento elétrico está falhando e, portanto, pode causar um evento de arco elétrico.
Redirecionar a energia da explosão
O projeto de sistemas elétricos para redirecionar a energia de um arco elétrico para longe do pessoal pode aumentar a segurança. Isso pode envolver o uso de painéis de distribuição resistentes a arco e barreiras contra explosões.
Usar equipamento de proteção individual (EPI) adequado
Garantir que todo o pessoal use o EPI adequado, como roupas resistentes a chamas, protetores faciais e luvas isoladas, pode protegê-los dos efeitos de um arco elétrico.
Implementar treinamento e procedimentos de segurança
O treinamento regular de segurança para os funcionários sobre os riscos de arco elétrico e os procedimentos adequados é fundamental. Isso inclui:
- Treinamento de resposta a emergências: Ensinar aos funcionários como reagir no caso de um arco elétrico.
- Procedimentos de bloqueio/etiquetagem: Garantir que o equipamento seja devidamente desenergizado antes da manutenção.
- Treinamento NFPA 70E: Ensinar os funcionários sobre a norma NFPA para reduzir a exposição a riscos elétricos.
Manutenção de equipamentos elétricos
A manutenção regular de equipamentos elétricos ajuda a evitar condições que podem levar a um arco elétrico. Isso inclui a limpeza, a inspeção e a substituição de componentes desgastados.
Coloque etiquetas e sinalização de advertência
Rotular claramente os equipamentos com avisos de perigo de arco elétrico e marcar as zonas de perigo no piso pode ajudar a manter o pessoal ciente dos possíveis perigos.
Ao implementar essas estratégias, as empresas podem reduzir significativamente o risco de incidentes com arco elétrico, protegendo seus funcionários e suas operações.
Uso da proteção do sistema de limitação de corrente para evitar riscos de arco elétrico
A proteção do sistema de limitação de corrente é fundamental para evitar incidentes de arco elétrico e minimizar seu impacto.
Os dispositivos de limitação de corrente, como fusíveis e disjuntores, desempenham um papel fundamental na redução da energia liberada durante um arco elétrico. Ao limitar a magnitude e a duração da corrente de falha, esses dispositivos podem reduzir significativamente o potencial de danos e lesões causados por um arco elétrico.
Como funcionam os dispositivos limitadores de corrente:
- Redução de magnitude: Os dispositivos de limitação de corrente são projetados para interromper a corrente de falha antes que ela atinja seu pico. Por exemplo, os fusíveis limitadores de corrente podem eliminar um curto-circuito em menos de meio ciclo, evitando que a corrente de falha atinja seu valor máximo. Essa redução na magnitude da corrente significa que há menos energia disponível para alimentar o arco elétrico.
- Redução da duração: Esses dispositivos também minimizam a duração da falta. Ao agir rapidamente, eles limitam o tempo de fluxo da corrente de falta, reduzindo ainda mais a energia liberada. Isso é particularmente importante porque a energia liberada durante um arco elétrico é uma função tanto da corrente quanto do tempo.
Benefícios dos dispositivos de limitação de corrente
- Redução do calor e da pressão: ao limitar a energia liberada, os dispositivos limitadores de corrente reduzem o calor e a pressão gerados durante um arco elétrico. Isso ajuda a evitar queimaduras graves e lesões por explosão no pessoal.
- Minimização de danos aos equipamentos: Níveis mais baixos de energia significam menos danos aos equipamentos elétricos, reduzindo os custos de reparo e substituição. Isso também ajuda a manter a continuidade operacional e minimiza o tempo de inatividade.
- Segurança aprimorada: Ao reduzir a gravidade dos flashes de arco, os dispositivos de limitação de corrente aumentam a segurança geral do local de trabalho. Isso é fundamental para proteger os funcionários e cumprir as normas de segurança
Na prática, as empresas que implementam a proteção de limitação de corrente observam uma redução significativa na gravidade dos incidentes de arco elétrico. Há muitos exemplos de organizações que instalaram fusíveis limitadores de corrente e tiveram uma redução drástica na energia de arco elétrico, resultando em menos lesões e menos danos aos equipamentos durante falhas elétricas.
Investir na proteção do sistema de limitação de corrente é uma medida proativa que pode salvar vidas, proteger equipamentos e reduzir perdas financeiras. Ao limitar a magnitude e a duração das correntes de falha, esses dispositivos desempenham um papel fundamental na redução dos riscos associados aos flashes de arco.

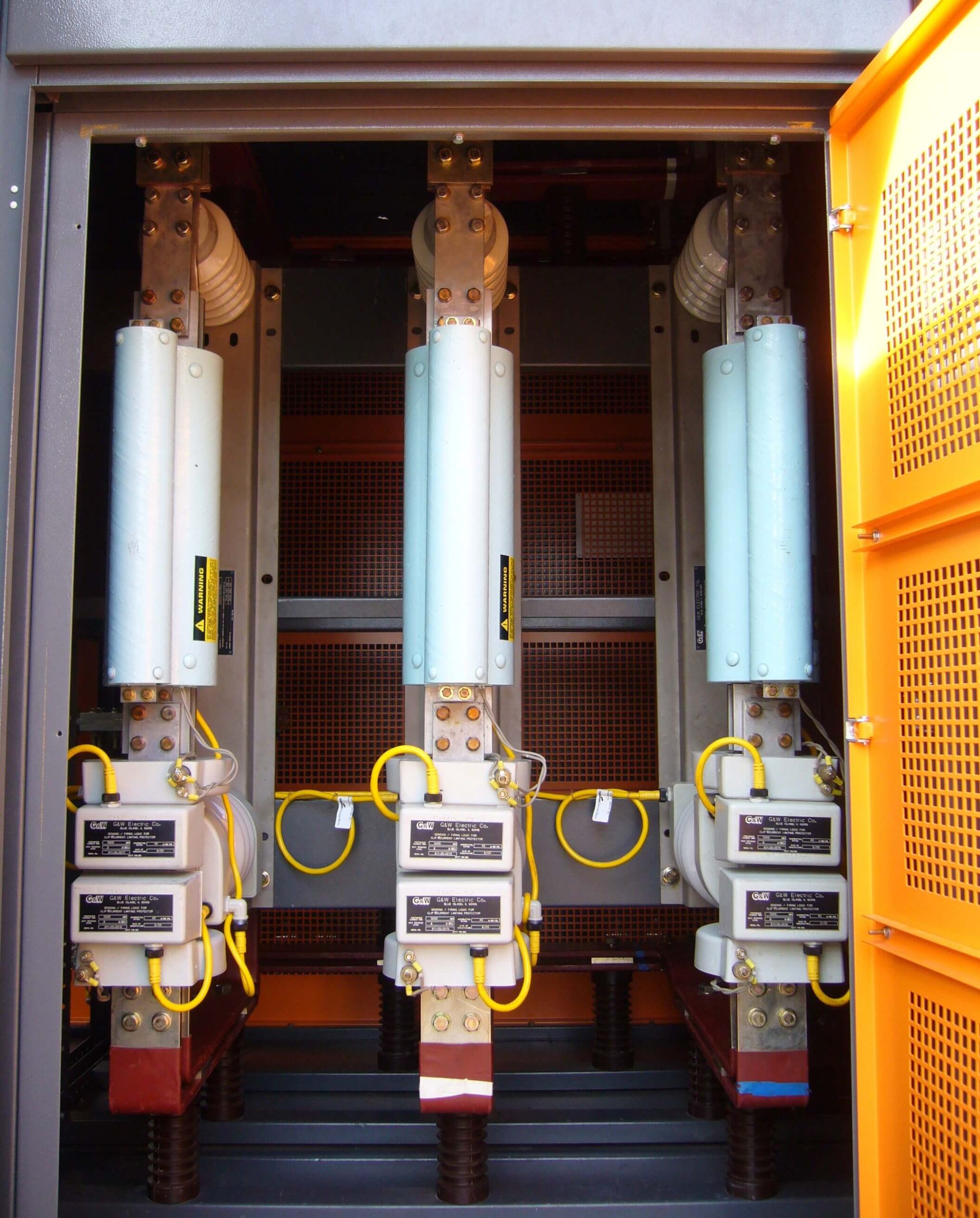

A G&W Electric oferece uma variedade de soluções de limitação de corrente que podem ser encontradas no seguinte link: https://www.gwelectric.com/products/current-limiting-system-protection.
Manutenção regular
A manutenção regular é fundamental para evitar arco voltaico e garantir a segurança e a confiabilidade dos sistemas elétricos. Ao identificar e resolver possíveis problemas antes que eles levem a incidentes perigosos, as empresas podem proteger seus funcionários, equipamentos e operações. Veja a seguir por que a manutenção regular é tão importante e uma lista de verificação das tarefas essenciais:
Importância da manutenção regular
- Detecção precoce de problemas: As inspeções regulares podem identificar problemas como isolamento desgastado, conexões soltas e acúmulo de poeira antes que eles se transformem em incidentes de arco elétrico.
- Desempenho aprimorado do equipamento: Equipamentos com boa manutenção operam de forma mais eficiente e confiável, reduzindo a probabilidade de falhas elétricas que podem causar arco voltaico.
- Conformidade com os padrões de segurança: O cumprimento dos cronogramas de manutenção ajuda a garantir a conformidade com as normas e os padrões de segurança, reduzindo o risco de penalidades legais e financeiras.
- Aumento da vida útil do equipamento: A manutenção adequada aumenta a vida útil dos equipamentos elétricos, o que resulta em economia de custos com reparos e substituições.
- Maior segurança no local de trabalho: A manutenção regular minimiza o risco de arco elétrico, protegendo os funcionários de lesões graves e criando um ambiente de trabalho mais seguro.
Tarefas de manutenção a serem executadas para evitar riscos de arco elétrico
Aqui está uma lista de verificação das tarefas de manutenção para ajudar a evitar os flashes de arco:
- Inspeções visuais: 1. verifique se há sinais de desgaste, corrosão e danos nos componentes elétricos.
2. Inspecione o isolamento quanto a rachaduras, desgaste ou outros danos.
3. Verifique se há acúmulo de poeira, sujeira e detritos nos equipamentos elétricos e ao redor deles
- Limpeza: 1. limpe a poeira e os detritos dos painéis elétricos, do painel de distribuição e de outros equipamentos.
2. Certifique-se de que os sistemas de ventilação estejam livres de obstruções para evitar superaquecimento.
- Aperto das conexões: 1. verifique e aperte todas as conexões elétricas para evitar conexões soltas que possam causar arcos elétricos.
2. Inspecione os blocos de terminais, barramentos e outros pontos de conexão.
- Testes e calibração:1. realizar testes regulares de dispositivos de proteção, como disjuntores e fusíveis, para garantir que funcionem corretamente.
2. Calibrar os relés de proteção e outros dispositivos de segurança para manter a operação precisa.
- Inspeções termográficas: 1. use câmeras infravermelhas para detectar pontos quentes e componentes com superaquecimento que possam indicar possíveis falhas.
2. Resolver prontamente quaisquer problemas identificados para evitar falhas no equipamento.
- Teste de descarga parcial:1. Realize testes de descarga parcial para identificar falhas no isolamento e outros problemas que possam levar a flashes de arco.
2. Repare ou substitua o isolamento defeituoso conforme necessário.
- Controle de umidade:1. certifique-se de que os gabinetes elétricos estejam devidamente vedados para evitar a entrada de umidade.
2. Use desumidificadores ou outras medidas de controle de umidade em áreas propensas à condensação.
- Documentação e manutenção de registros:1. mantenha registros detalhados de todas as atividades de manutenção, incluindo inspeções, testes e reparos.
2. Documentar os problemas encontrados e as ações corretivas adotadas.
- Treinamento e conscientização:1. fornecer treinamento regular aos funcionários sobre os riscos de arco elétrico e práticas de trabalho seguras.
2. Certifique-se de que todo o pessoal esteja ciente da importância da manutenção e de seu papel na prevenção de arco elétrico.
Ao seguir essa lista de verificação e priorizar a manutenção regular, as empresas podem reduzir significativamente o risco de incidentes com arco elétrico e garantir um sistema elétrico mais seguro e confiável.
Treinamento adequado na prevenção de arco elétrico
O treinamento adequado dos funcionários é essencial para evitar incidentes com arco elétrico. O pessoal bem treinado está mais bem equipado para reconhecer os perigos, seguir os protocolos de segurança e responder de forma eficaz em caso de emergência. Veja a seguir por que o treinamento é tão importante e alguns programas e certificações específicos a serem considerados:
Importância do treinamento adequado sobre Arc Flash
- Reconhecimento de perigos: O treinamento ajuda os funcionários a identificar os possíveis riscos de arco elétrico em seu ambiente de trabalho, permitindo que eles tomem medidas preventivas.
- Protocolos de segurança: Os funcionários aprendem os procedimentos corretos para trabalhar com ou próximo a equipamentos elétricos, incluindo procedimentos de bloqueio/etiquetagem, uso de equipamento de proteção individual (EPI) e ações de resposta a emergências.
- Conformidade: O treinamento adequado garante que os funcionários e a organização cumpram as normas e os padrões de segurança, reduzindo o risco de penalidades legais e financeiras.
- Confiança e competência: Os funcionários treinados são mais confiantes e competentes em suas funções, o que aumenta a segurança e a eficiência geral do local de trabalho.
Programas de treinamento e certificações específicos
Treinamento NFPA 70E:
- NFPA 70E – Norma para segurança elétrica no local de trabalho: Há muitos cursos disponíveis sobre essa norma que abrange os requisitos para práticas de trabalho relacionadas à segurança elétrica para proteger os trabalhadores contra riscos elétricos, inclusive arco elétrico. Ela inclui tópicos como avaliação de riscos, EPI e práticas de trabalho seguras.
- OSHA.com Certificação NFPA 70E: Um curso on-line da OSHA que oferece treinamento abrangente sobre as normas NFPA 70E, ajudando os funcionários a entender e reduzir os riscos elétricos.
- NFPA 70E, PADRÃO PARA SEGURANÇA ELÉTRICA NO LOCAL DE TRABALHO, SÉRIE DE TREINAMENTO ON-LINE: Um curso on-line da NFPA que oferece treinamento abrangente sobre as normas NFPA 70E, ajudando os funcionários a entender e reduzir os riscos elétricos.
Treinamento de segurança contra arco elétrico:
- Treinamento de conformidade on-line: Há muitos cursos on-line que abrangem conceitos elétricos fundamentais, medidas de controle de riscos e padrões de segurança relacionados ao arco elétrico. Eles foram desenvolvidos para qualquer pessoa que trabalhe próximo a riscos de arco elétrico, inclusive pessoal de manutenção, eletricistas e operadores de máquinas.
- Certificação de Segurança Elétrica Arc Flash da National OSHA Foundation: Esse curso on-line da OSHA oferece uma compreensão detalhada dos riscos de arco elétrico, das normas NFPA 70E e das práticas recomendadas para reduzir os riscos.
Treinamento OSHA:
- OSHA 29 CFR 1910 Subparte S: essa norma abrange os requisitos de segurança elétrica para a indústria em geral. Os programas de treinamento baseados nessa norma ajudam os funcionários a entender as medidas de segurança específicas necessárias para evitar incidentes com arco elétrico. Este documento
Investir em programas adequados de treinamento e certificação é uma etapa proativa na prevenção de incidentes com arco elétrico. Ao equipar os funcionários com o conhecimento e as habilidades de que precisam, as empresas podem criar um ambiente de trabalho mais seguro e reduzir o risco de lesões e danos aos equipamentos.
Uso de equipamentos de proteção
Quando se trata de proteção contra a exposição ao arco elétrico, a seleção e o uso do Equipamento de Proteção Individual (EPI) são fundamentais. Aqui está um guia abrangente sobre os tipos de EPI para exposição a arco elétrico e as diretrizes para selecioná-los e usá-los:
Tipos de EPI para exposição a arco elétrico:
- Roupas com classificação de arco elétrico (AR): incluem camisas de mangas compridas e calças ou macacões feitos de materiais resistentes a chamas. A roupa é classificada com base em sua classificação de arco, que indica o nível de proteção1
- Capuzes para trajes de arco elétrico: Esses capuzes oferecem proteção adicional para a cabeça, o rosto e o pescoço.
- Protetores faciais e balaclavas: Para proteger contra o calor e a luz de um arco elétrico, os protetores faciais e as balaclavas são usados em conjunto com outros EPIs.
- Luvas: A proteção das mãos é fornecida por luvas de couro com uma classificação de arco apropriada.
- Calçados: Botas de segurança que sejam resistentes a dielétricos e ao calor devem ser usadas para proteger os pés.
- Proteção auditiva: Tampões de ouvido ou protetores auriculares são necessários para proteger contra o ruído gerado por um arco elétrico.
- Óculos de proteção: São essenciais para proteger os olhos de detritos voadores e luz intensa.
Diretrizes para seleção e uso de EPIs
- Entenda os perigos: Avalie o local de trabalho para entender os possíveis riscos de arco elétrico e o nível de energia incidente envolvido.
- Conformidade com a NFPA 70E: Siga a norma NFPA 70E da National Fire Protection Association (Associação Nacional de Proteção contra Incêndios), que fornece orientação sobre as categorias de EPI com base na classificação de arco necessária para diferentes níveis de energia do incidente.
- Categorias de EPI: Selecione o EPI com base nos níveis de energia incidente calculados. A NFPA 70E descreve quatro categorias de EPI, com a Categoria 1 começando com um mínimo de 4 cal/cm² e a Categoria 4 exigindo um mínimo de 40 cal/cm².
- Camadas: Use roupas de baixo resistentes a chamas e que não derretam por baixo do EPI de arco elétrico para fornecer uma camada adicional de proteção. Evite usar materiais sintéticos, como poliéster, pois esses materiais podem derreter e aderir à pele durante um evento de arco elétrico.
- Inspeção e manutenção: Inspecione regularmente o EPI para verificar se há danos ou desgaste. Faça a manutenção e substitua o EPI conforme necessário, de acordo com a NFPA 70E e as diretrizes do fabricante, para garantir sua eficácia.
- Treinamento: Certifique-se de que todo o pessoal seja treinado no uso correto, na colocação e na retirada do EPI, bem como na compreensão de suas limitações.
Ao aderir a essas diretrizes e garantir que todos os EPIs sejam classificados e mantidos adequadamente, os trabalhadores podem reduzir significativamente o risco de lesões decorrentes da exposição ao arco elétrico. Lembre-se de que o EPI é a última linha de defesa, portanto, é fundamental implementar medidas de segurança abrangentes, incluindo a desenergização de equipamentos quando possível, para evitar incidentes com arco elétrico.
Implementação de protocolos de segurança
A minimização dos riscos de arco elétrico requer uma abordagem abrangente que inclua controles de engenharia, práticas de trabalho e protocolos de segurança. Aqui estão os protocolos de segurança essenciais para minimizar os riscos de arco elétrico:
Controles de engenharia
1. Estudo de arco elétrico: Realizar uma análise de risco de arco elétrico para determinar os níveis de energia incidente e definir o limite de proteção contra arco elétrico.
2. Etiquetagem de equipamentos: Rotular os equipamentos elétricos com o limite do arco elétrico, a energia incidente e a categoria de EPI necessária.
3. Manutenção do equipamento: A manutenção regular dos equipamentos elétricos pode evitar falhas que podem levar a arco elétrico.
Práticas de trabalho
1. Desenergize o equipamento: Sempre que possível, desenergize o equipamento elétrico antes de trabalhar nele.
2. Use ferramentas isoladas: Utilize ferramentas e equipamentos isolados para reduzir o risco de contato elétrico acidental.
3. Treinamento adequado: Certifique-se de que todos os trabalhadores sejam treinados em práticas de trabalho seguras e entendam os riscos associados ao trabalho elétrico.
Protocolos de segurança
1. Estabelecer um programa de segurança: Desenvolver e implementar um programa de segurança elétrica de acordo com os padrões da OSHA e da NFPA 70E.
2. Permissões de trabalho: Implementar um sistema de permissão para trabalho em ou próximo a condutores elétricos energizados expostos ou partes de circuitos.
3. Análise de energia do incidente: Realizar uma análise da energia do incidente para determinar o EPI e as ferramentas adequadas para a tarefa.
4. Bloqueio/etiquetagem (LOTO): Aplicar os procedimentos LOTO para garantir que o equipamento permaneça desenergizado enquanto o trabalho é realizado.
5. Conscientização sobre os limites: Treine os trabalhadores para ficarem fora dos limites do arco elétrico, a menos que sejam treinados e estejam usando o EPI adequado.
6. Resposta a emergências: Ter um plano de resposta a emergências em vigor, incluindo treinamento em primeiros socorros e RCP para o pessoal.
Ao seguir esses protocolos, as organizações podem criar um ambiente de trabalho mais seguro que reduz significativamente a probabilidade de incidentes com arco elétrico. Lembre-se, a prevenção por meio de projeto e práticas de trabalho seguras é fundamental para minimizar os riscos de arco elétrico.
Equipe sua equipe com dispositivos adequados de limitação de corrente para evitar incidentes com arco elétrico
Concluindo, a importância de ter o equipamento elétrico correto para evitar os flashes de arco não pode ser exagerada. Os incidentes com arco elétrico representam um risco significativo para a segurança e o bem-estar dos eletricistas e podem resultar em ferimentos graves ou até mesmo fatais. As implicações financeiras de um incidente com arco elétrico também podem ser substanciais, incluindo danos ao equipamento, tempo de inatividade da produção e responsabilidades legais.
Investir em equipamentos elétricos adequados e implementar protocolos de segurança abrangentes não é apenas uma questão de conformidade regulamentar, mas também uma obrigação moral de proteger os trabalhadores. Equipamentos de alta qualidade e com boa manutenção reduzem a probabilidade de falhas elétricas que podem levar a arco elétrico. Quando combinado com um programa robusto de segurança elétrica que inclui avaliações de risco, treinamento regular e adesão a normas de segurança como a NFPA 70E, o equipamento certo é parte integrante de uma estratégia de defesa em profundidade contra riscos elétricos.
Lembre-se de que cada medida tomada para evitar um arco elétrico é um passo para garantir a segurança do pessoal e o bom funcionamento das instalações. É um compromisso com uma cultura de segurança que prioriza a vida dos trabalhadores e a integridade dos sistemas elétricos. Portanto, é fundamental que as organizações invistam nos equipamentos elétricos certos e busquem continuamente melhorias em suas práticas de segurança elétrica. Vamos trabalhar juntos para criar um ambiente de trabalho mais seguro para todos.
