Como os equipamentos da G&W Electric apoiam a confiabilidade da microrrede

Descubra nossa microrrede de última geração, que mostra como os religadores, painéis de distribuição e tecnologias de sensores da G&W Electric aumentam a confiabilidade e a resiliência. Por meio de automação avançada, o sistema gerencia de forma inteligente a geração de energia e o armazenamento de energia, isolando-se automaticamente da rede principal durante uma interrupção para manter as operações ininterruptas.

SAIBA COMO NOSSA HISTÓRIA ÚNICA COMEÇOU

G&W building

Da tempestade à sustentabilidade

Botão Play

Veja como tudo começou.

Foto de John Mueller.

Quando uma forte tempestade de neve interrompeu completamente nossas operações, a G&W Electric reconheceu os benefícios de instalar uma microrrede para fornecer energia premium ininterrupta para apoiar nossas operações críticas e nossos clientes.

John Mueller

Presidente e proprietário da G&W Electric

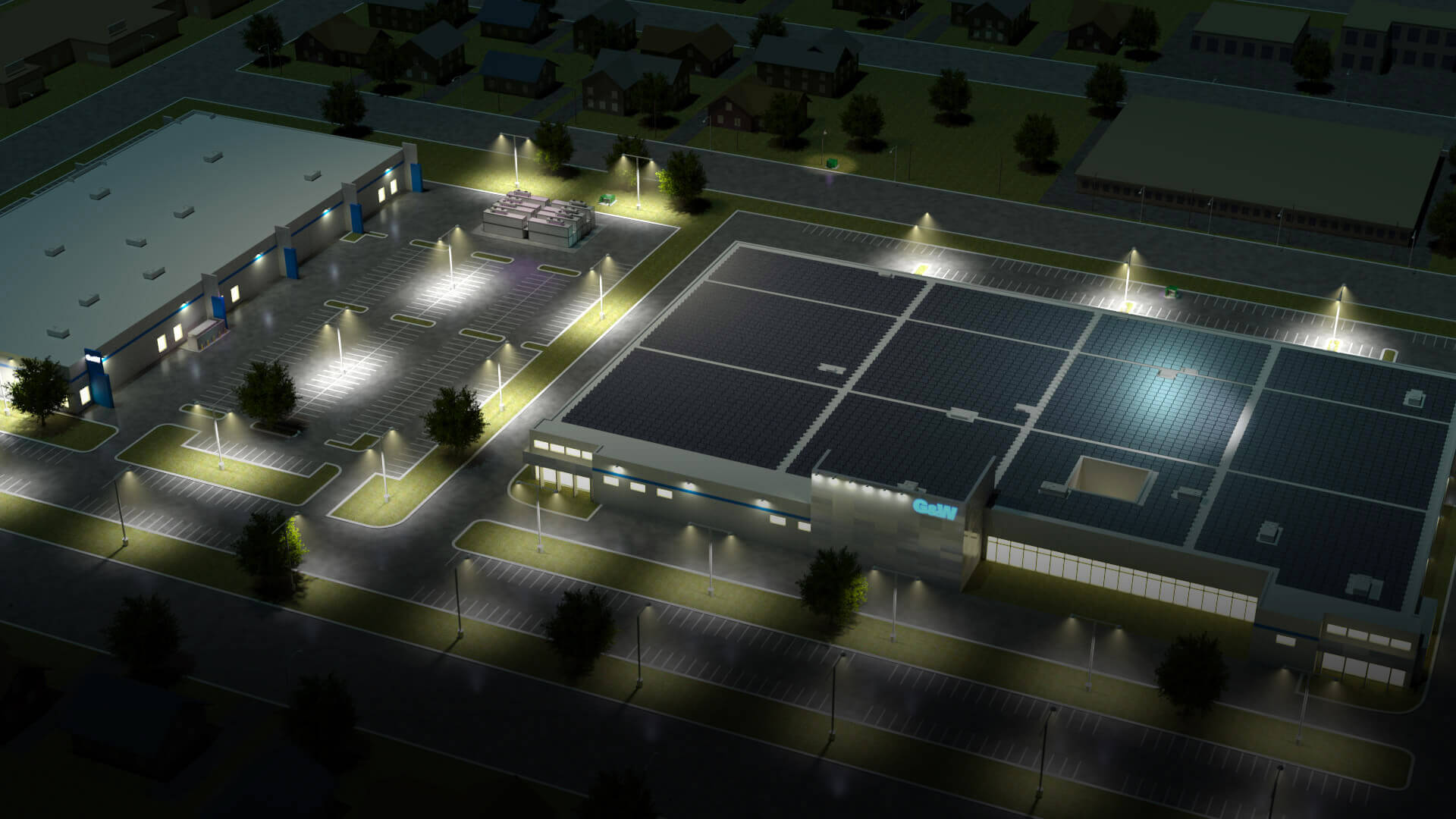

Nossa instalação de microrrede

Em funcionamento desde o final de 2022, a microrrede ajudou a evitar interrupções dispendiosas na produção, reduziu o impacto ambiental e forneceu energia adicional que pode ser devolvida à rede. Saiba mais sobre o processo de instalação:

Ver PROCESSO DE INSTALAÇÃO

A cobertura de painéis solares constrói uma base sólida para a microrrede da G&W Electric

O que diferencia a microrrede da G&W Electric: Painéis solares bifaciais em suas instalações

View all updates →

← Back

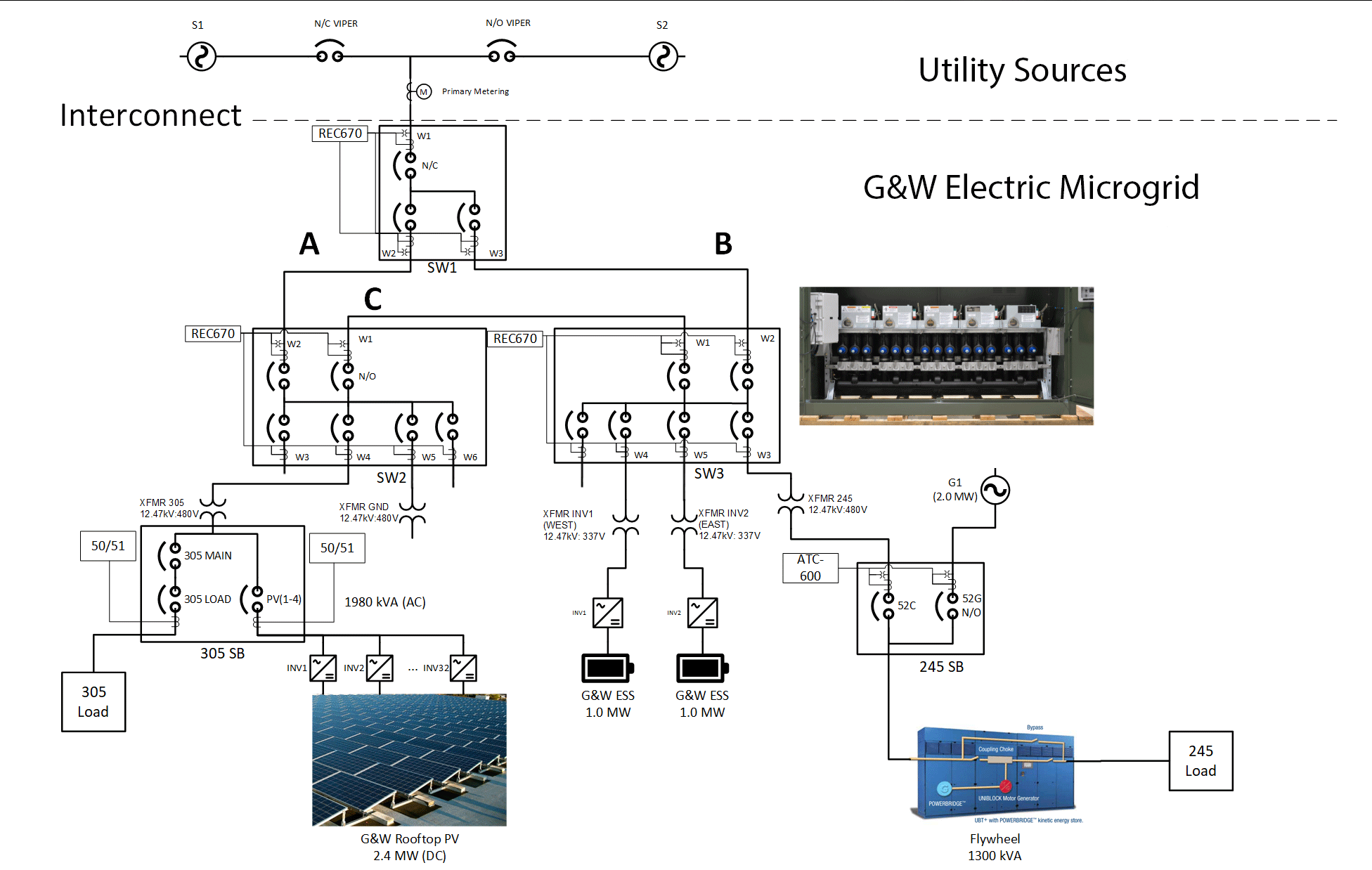

Principais ativos de microrrede em nossas instalações

Flywheel

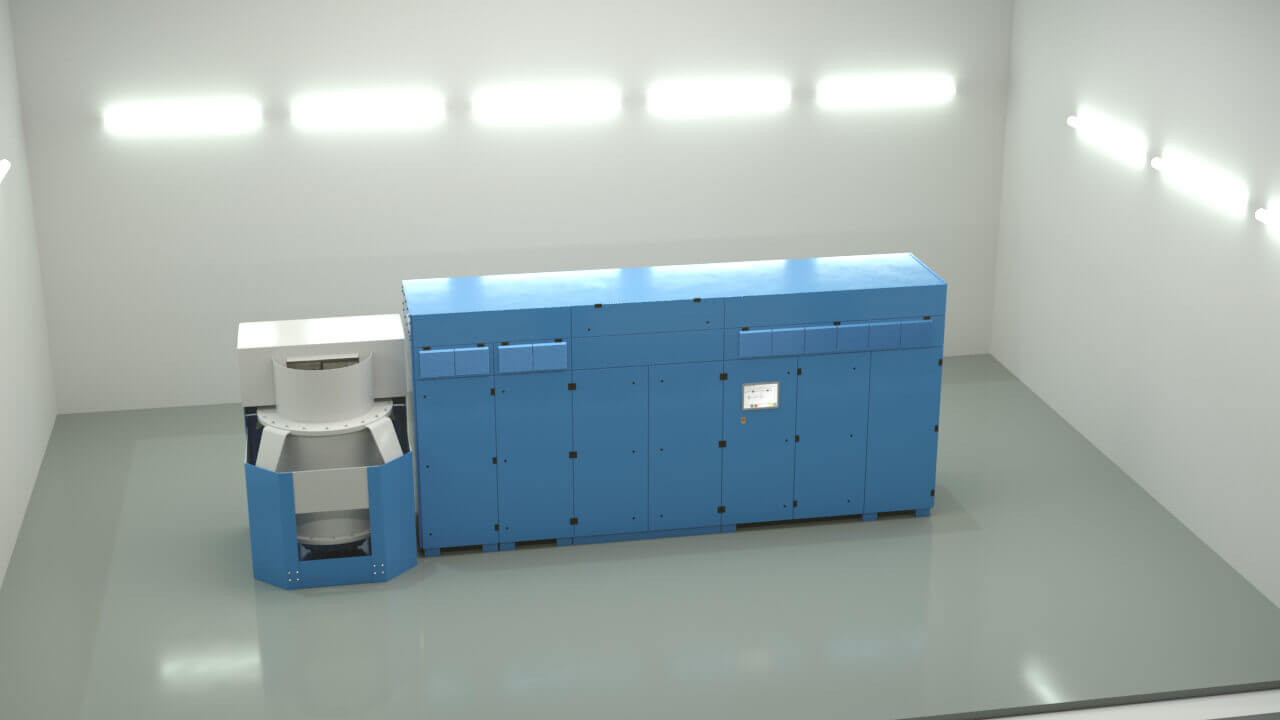

Armazenamento de energia no volante do motor

  • O volante do motor de 1,3 MVA é um cilindro sólido com uma grande massa. Ele gira a velocidades incríveis, até 2.800 rotações por minuto
  • Contenção – a falha mecânica pode ser catastrófica devido às enormes forças envolvidas, por isso o volante é alojado em um invólucro resistente
  • Motor e gerador – quando a energia está sendo armazenada, a eletricidade aciona o motor para girar o volante. Quando a energia armazenada está sendo recuperada, o motor atua como um gerador para converter o movimento giratório novamente em eletricidade.

Solar panels

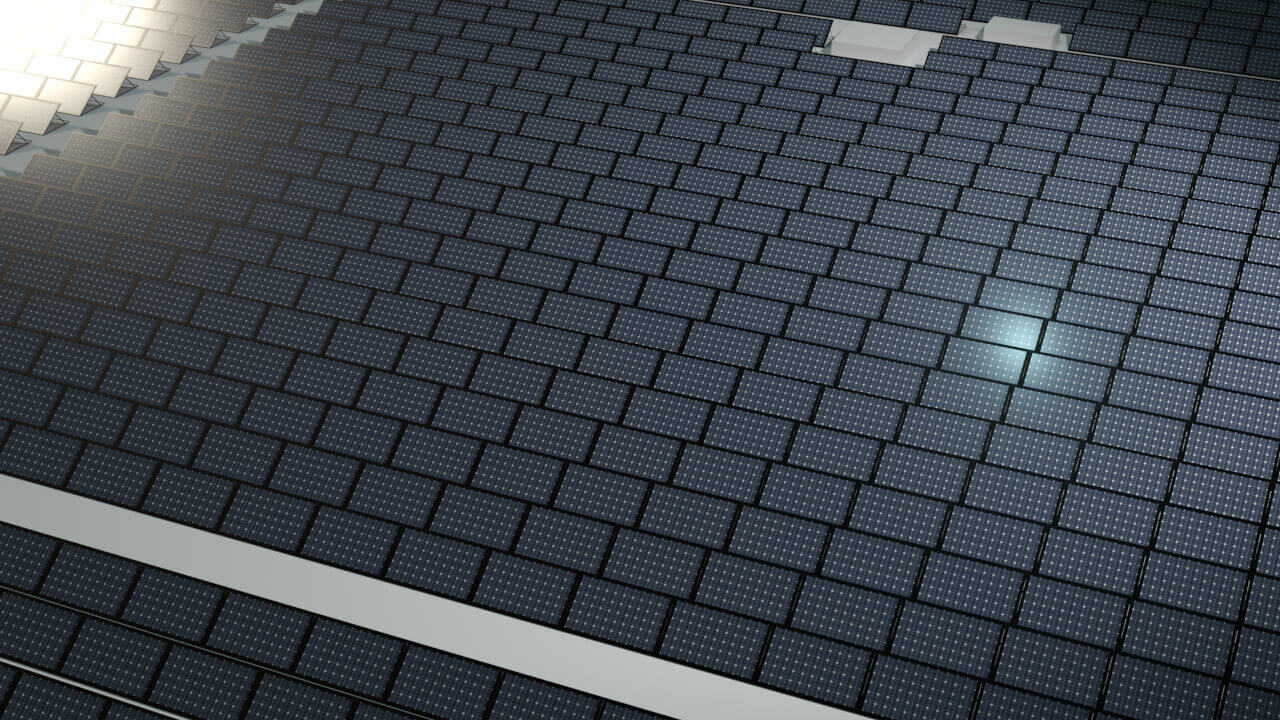

Matriz solar

  • Quase 6.000 painéis instalados no telhado, cobrindo mais de 370.000 m². ft. – aproximadamente o tamanho de 7,7 campos de futebol
  • Painéis solares bifaciais de última geração que geram energia de ambos os lados
  • Os painéis otimizarão o uso da luz solar direta e da reflexão, o que gerará de 18 a 20% mais energia do que os designs padrão de painéis solares monofaciais

Flow batteries

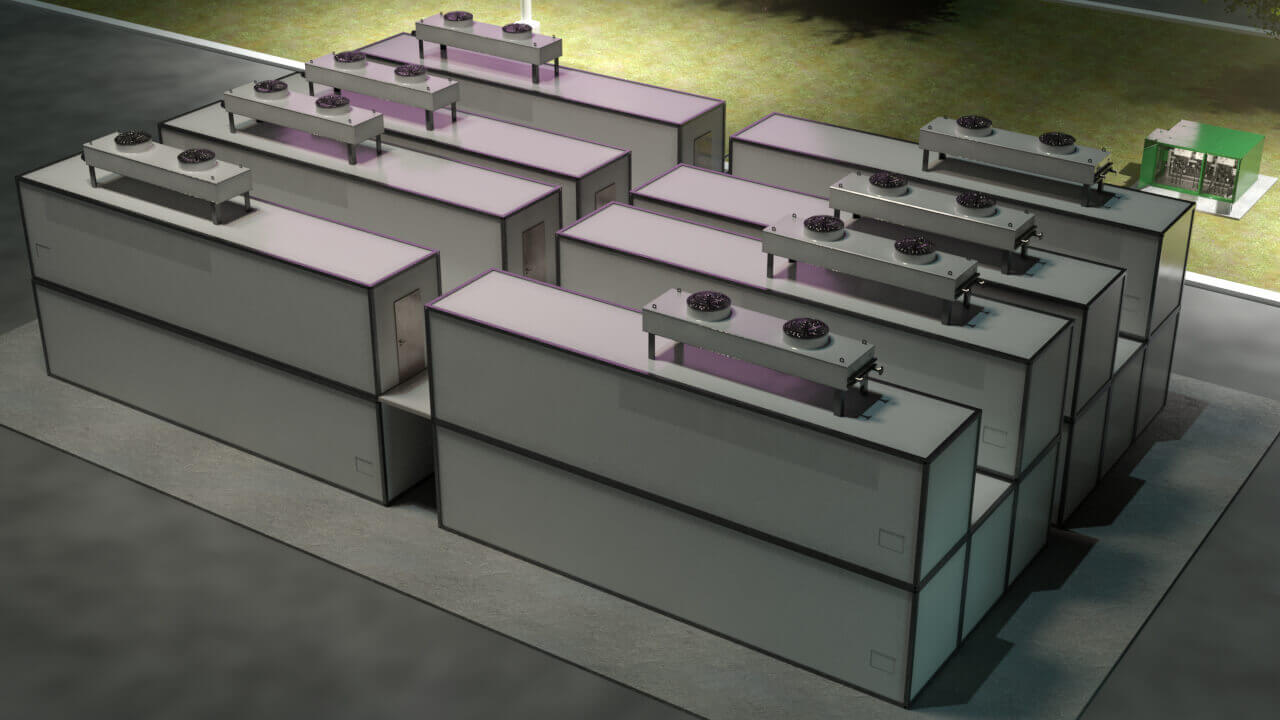

Bateria de fluxo

  • A bateria de fluxo de 3 megawatts é o ”coração e a alma” do sistema de microrrede
  • Capacidade de operar a 150% de seus 2 megawatts nominais
  • Gera 3 megawatts por 1,5 horas ou 2 megawatts por 4 horas
  • A bateria de fluxo usa uma solução de eletrólito de vanádio – ecologicamente correta e à prova de fogo
  • Vida útil de mais de 20 anos e reciclável no final da vida útil

6-way switch

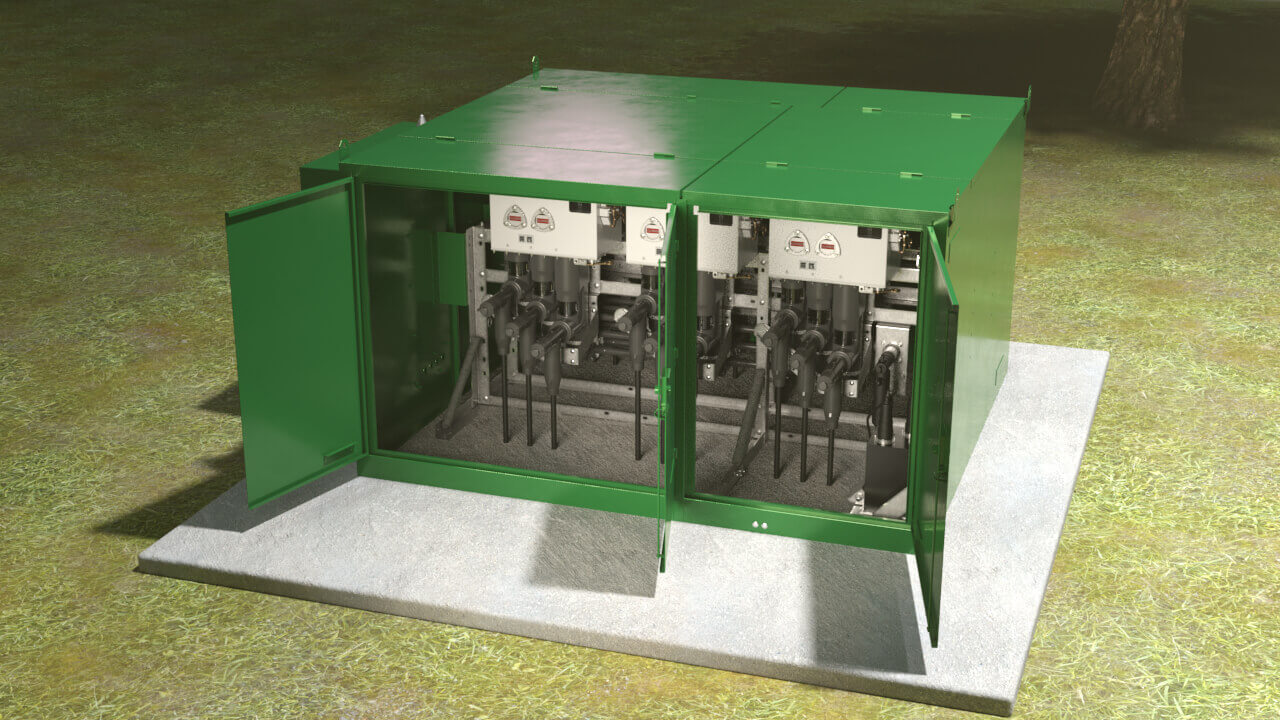

Painel de controle elétrico da G&W

  • Interruptor de alta velocidade, livre de manutenção, com interrupção visível integrada
  • Equipado com relés ABB REC670
    • Único relé que pode proteger e monitorar um interruptor de 6 vias em loop
  • Forma um loop de distribuição com <resposta FLISR de 6 ciclos
  • Une eletricamente o campus da G&W Electric para aumentar a confiabilidade
Saiba mais sobre opainel de distribuição da G&WElectric.

GW Electric recloser

Religadores elétricos G&W

  • A transferência automática (ATO) baseada na Viper muda o campus da G&W Electric para uma fonte aérea alternativa em menos de 10 segundos
  • Usa uma versão aprimorada do esquema de loop não comunicante implementado em todo o território de serviço da concessionária
Saiba mais sobre os religadores elétricos da G&W.

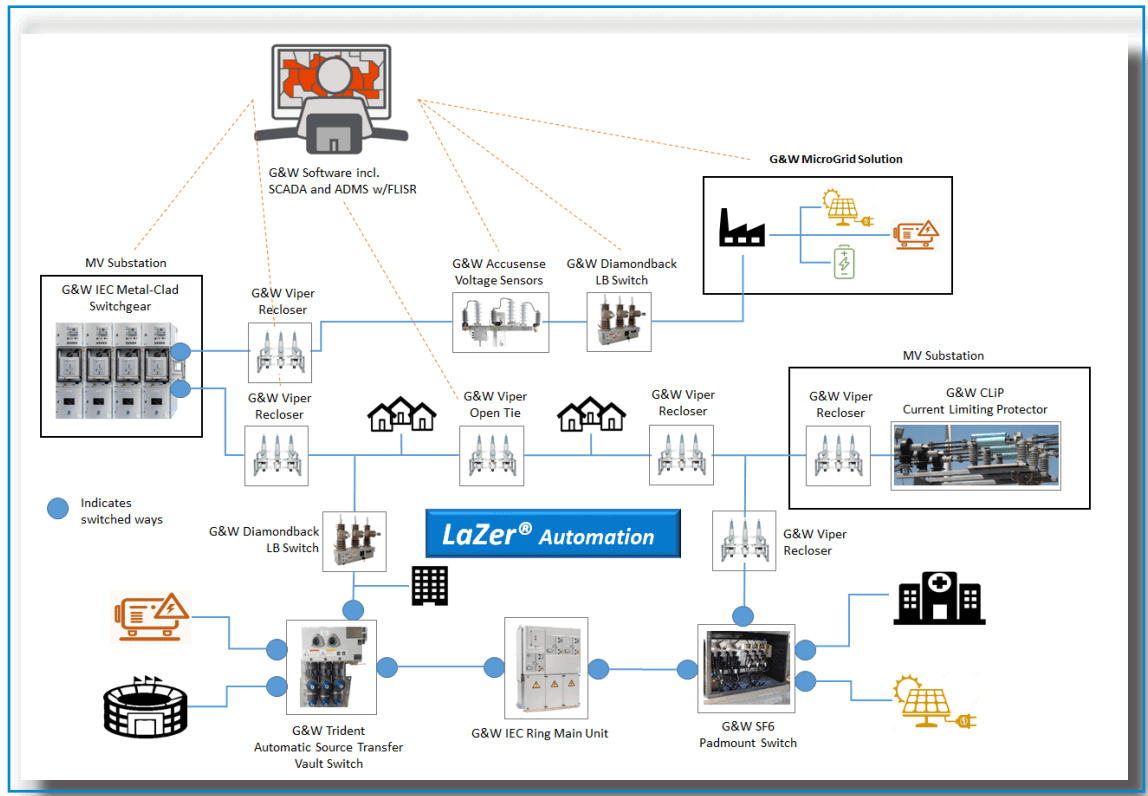

Automação da rede de energia elétrica da G&W

  • Reconfiguração de alta velocidade (<6 cycle FLISR response)
  • Monitoramento e controle completos
  • Capacidade de se isolar da rede e se reconectar
Saiba mais sobre a automação da rede elétrica da G&W Electric.

Perguntas frequentes sobre aplicações de microrredes

Como os equipamentos da G&W Electric apoiam a proteção e a confiabilidade da microrrede?

A G&W Electric fornece religadores, painéis de distribuição, sensores e sistemas de automação que ajudam as microrredes a isolar falhas, manter a estabilidade e fazer uma transição suave entre os modos conectado à rede e isolado. Esses componentes aprimoram os esquemas de proteção e melhoram a resiliência geral do sistema.

Por que os religadores e o painel de distribuição são importantes em um ambiente de microrrede?

Os religadores e os painéis de distribuição desempenham um papel fundamental no gerenciamento do fluxo de energia, na manutenção da estabilidade da tensão e na eliminação rápida de falhas. Nas microrredes, eles permitem o seccionamento seguro, o isolamento controlado e a rápida reconfiguração necessária para manter as cargas críticas energizadas.

Os equipamentos da G&W Electric podem se integrar aos recursos de energia distribuída (DERs)?

Sim. Os religadores, plataformas de automação e sensores de alta precisão da G&W Electric são projetados para funcionar perfeitamente com DERs, como energia solar, eólica e armazenamento de bateria. Essas tecnologias fornecem o monitoramento, a proteção e o controle necessários para uma operação flexível e eficiente dos DERs.

Como a automação melhora o desempenho da microrrede?

Os sistemas de automação – como a automação LaZer® da G&W Electric – permitem a rápida localização, isolamento e restauração de falhas (FLISR), monitoramento em tempo real e decisões inteligentes de ilhamento. Isso ajuda as microrredes a manter a estabilidade, minimizar o tempo de inatividade e maximizar o uso da geração local.

A G&W Electric constrói microrredes?

A G&W Electric não constrói sistemas completos de microrredes. Em vez disso, fornecemos os equipamentos críticos de proteção, comutação, sensoriamento e automação nos quais os desenvolvedores de microrredes, as concessionárias de serviços públicos e os parceiros de engenharia confiam para oferecer um desempenho seguro, confiável e eficiente das microrredes.
